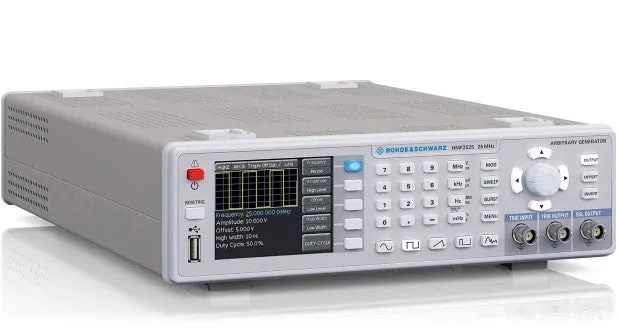

Rohde & Schwarz HMF2525 Arbitrary Function Generator

Огляд

Rohde & Schwarz HMF2525 — генератор довільних функцій, розроблений для точного генерування сигналів у широкому діапазоні частот. Забезпечує чисті сигнали з низьким рівнем гармонійних спотворень та програмованими параметрами імпульсів для детального аналізу електронних схем. Конструкція без вентилятора та багато варіантів підключення роблять його придатним як для лабораторного, так і для польового застосування.

Основні характеристики

• Діапазон частот: 10 μHz до 25 MHz
• Напруга виходу: 5 mVpp до 10 Vpp при 50 Ω або 10 mVpp до 20 Vpp у розімкненому колі
• Коефіцієнт гармонійних спотворень: 0.04% (f < 100 kHz)
• Програмована ширина імпульсу: 15 ns до 999 s з кроком 5 ns
• Програмований час наростання/спадання: 8 ns до 500 ns для аналізу гістерезису
• Трикутні сигнали до 10 MHz
• Генератор довільних сигналів: 250 MSa/s, 14-біт, 256 kpoint пам'ять
• Сигнали: синусоїда, прямокутник, трикутник/пила, імпульс, довільні та попередньо визначені криві (білий шум, рожевий шум, кардинальна синусоїда, експоненціальне наростання/спадання)
• Режими модуляції: AM, FM, pulse, PWM, FSK (внутрішня та зовнішня)
• Програмне забезпечення для створення користувацьких сигналів
• Інтерфейс USB/RS-232 для дистанційного керування
• Передній роз'єм USB для управління сигналами та налаштуваннями
• Дисплей осцилографічного сигналу в реальному часі
• Вхід/вихід зовнішнього еталону (10 MHz) через BNC
• Роз'єми TRIGGER (I/O), SWEEP (вихід), MODULATION (вхід)
• Конструкція без вентилятора
