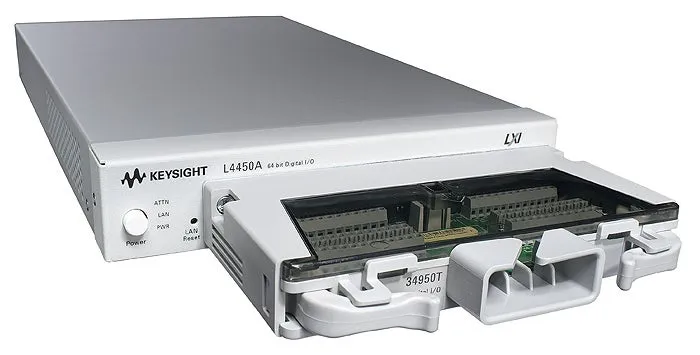

Keysight L4450A Digital I/O and Counter Module
Keysight L4450A модуль цифрового введення/виведення та лічильника
Keysight L4450A features 64 bi-directional digital lines in 8-bit channels with 10 MHz pattern memory, plus two counter/totalizer channels for event counting.
Деталі продукту
| Модель | L4450A |
| Виробник | Keysight |
| Категорія | Multimeters & DMMs |
| Наявність | На замовлення |
Опис
Огляд
Keysight L4450A — високопродуктивний модуль цифрового введення/виведення з 64 двонаправленими лініями, сконфігурованими як вісім 8-бітних каналів. Вбудована память може моделювати та захоплювати цифрові паттерни до 10 MHz, що робить його придатним для широкого спектру додатків цифрового тестування. Крім того, два спеціалізовані канали лічильника/суматора дозволяють підраховувати події, вимірювати частоту, період, аналізувати коефіцієнт заповнення та вимірювати ширину імпульсу.
Основні характеристики
- 64 двонаправлені цифрові лінії у восьми 8-бітних каналах
- Память для паттернів до 10 MHz для моделювання та захоплення
- Два канали лічильника/суматора для комплексних цифрових вимірювань
- Конфігурувальні протоколи рукостискання для різноманітних вимог програм
- Стандартні 78-pin D-sub роз'єми для інтеграції з кабелями та клемними колодками
Вимірювання та функції
- Підрахунок подій та вимірювання частоти
- Вимірювання періоду та аналіз коефіцієнта заповнення
- Вимірювання ширини імпульсу
- Моделювання та захоплення паттернів
Характеристики
| Digital I/O Lines | 64 bi-directional |
| Channels | 8 (8-bit each) |
| Pattern Memory Frequency | Up to 10 MHz |
| Counter Channels | 2 |
| Connector Type | 78-pin D-sub |
| Handshaking Protocols | Configurable |
