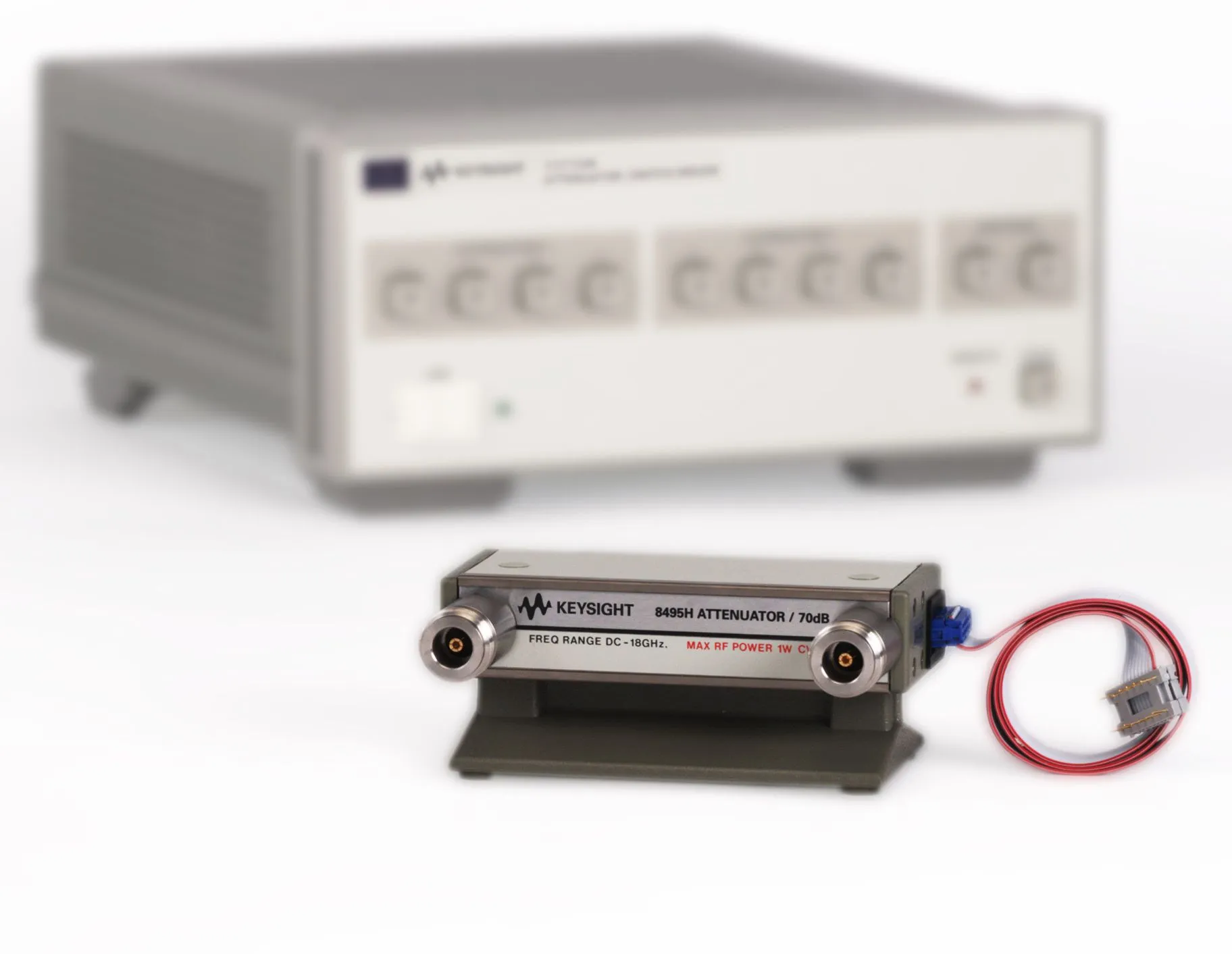

Keysight 8495H Programmable Step Attenuator

Огляд

Keysight 8495H — програмований аттенюатор, що працює в діапазоні від DC до 18 ГГц. Забезпечує затухання кроками 10 дБ від 0 до 70 дБ з виняткову повторюваністю 0,01 дБ (типово). Точні позолочені дротяні пружинні контакти забезпечують довгий термін служби понад 5 мільйонів циклів. Максимальний час перемикання 20 мс (включаючи усадження контактів) прискорює автоматичне тестування.

Основні характеристики

• Діапазон частот: DC до 18 ГГц
• Затухання: 0 до 70 дБ кроками 10 дБ
• Максимальний SWR: 1,35 до 8 ГГц, 1,5 до 12,4 ГГц, 1,7 до 18 ГГц
• Повторюваність: 0,01 дБ (типово)
• Втрата при вставленні при 0 дБ: 0,4 дБ + 0,07 дБ/ГГц
• Максимальна потужність ВЧ сигналу: 1 Вт (у середньому), 100 Вт (пік)
• Варіанти роз'ємів: Type-N female, SMA female, або APC-7
• Програмний роз'єм: 12-контактний Viking або опціональний 14-контактний DIP

Застосування

• ВЧ та мікрохвильові тести та вимірювання
• Системи автоматичного тестування
• Кондиціювання сигналу
