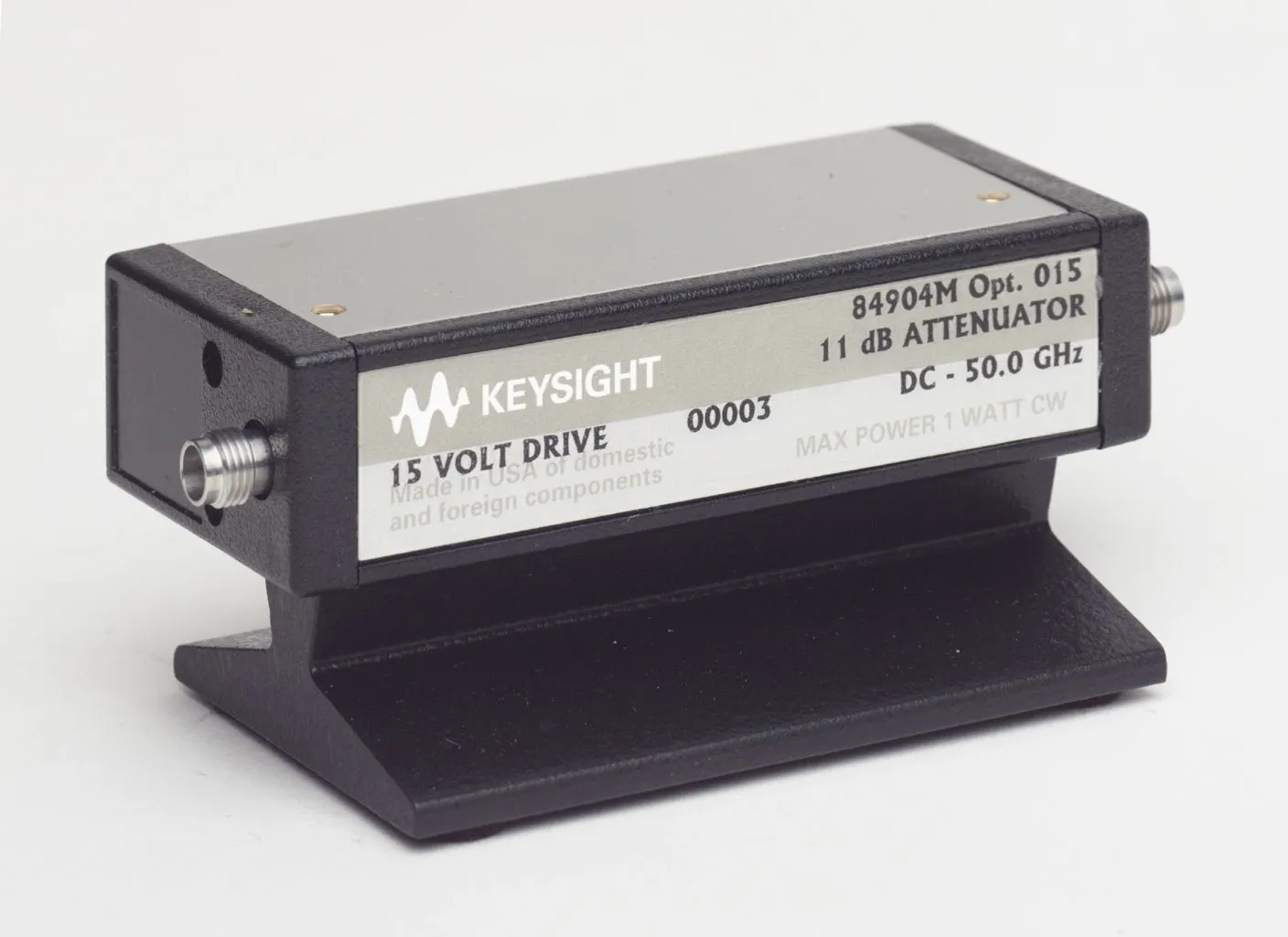

Keysight 84904M Programmable Step Attenuator
Keysight 84904M програмований ступінчастий аттенюатор
Запитати ціну
Keysight 84904M programmable step attenuator with 0-11 dB attenuation, DC to 50 GHz frequency range, 0.03 dB repeatability, and selectable 2.4 mm connectors.
Деталі продукту
| Модель | 84904M |
| Виробник | Keysight |
| Категорія | Multimeters & DMMs |
| Наявність | На замовлення |
Опис
Огляд
Keysight 84904M — програмований ступінчастий аттенюатор для RF та мікрохвильових застосувань, що вимагають вимірювань до 50 ГГц. Забезпечує відмінну точність затухання та довгий термін служби з мінімальними втратами вставлення, що робить його придатним для комунікаційних та аерокосмічних тестових систем.
Основні характеристики
- Діапазон частот: DC до 50 ГГц
- Діапазон затухання: 0 до 11 дБ в 1-дБ кроках
- Повторюваність: максимум 0,03 дБ, 2 мільйони циклів на секцію
- Втрати вставлення при 0 дБ: 0,8 дБ (DC до 40 ГГц), 3,0 дБ (до 50 ГГц)
- Максимум SWR: 1,3 (12,4 ГГц), 1,7 (34 ГГц), 1,8 (40 ГГц), 3,0 (50 ГГц)
- Максимальна потужність RF на вході: 1 Вт середня, 50 Вт пікова
- Варіанти роз'єму: 2,4 мм самиця або 2,4 мм тато/мамка
- Роз'єм програмування: 10-контактний сокет
Застосування
- RF та мікрохвильові тестові системи
- Тестування комунікаційного обладнання
- Аерокосмічні застосування
Характеристики
| Frequency Range | DC to 50 GHz |
| Attenuation Range | 0 to 11 dB in 1-dB steps |
| Insertion Loss at 0 dB | 0.8 dB (DC-40 GHz), 3.0 dB (to 50 GHz) |
| Insertion Loss per GHz | 0.04 dB/GHz (DC to 40 GHz) |
| Repeatability | 0.03 dB maximum, 2 million cycles per section |
| Maximum SWR | 1.3 (12.4 GHz), 1.7 (34 GHz), 1.8 (40 GHz), 3.0 (50 GHz) |
| Maximum RF Input Power | 1 W average, 50 W peak |
| Connector Type | 2.4 mm female or 2.4 mm male/female |
| Programming Connector | 10-pin socket |
