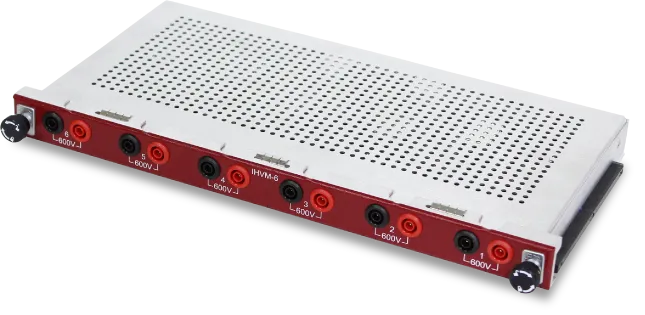

AstroNova IHVM-6 is a 6-channel isolated high voltage input module for TMX data acquisition systems, with 1,000 V measurement range and simultaneous 800 kS/s sampling per channel.
Деталі продукту
| Модель | IHVM-6 |
| Виробник | AstroNova |
| Категорія | Multimeters & DMMs |
| Наявність | На замовлення |
Опис
Огляд
IHVM-6 — це 6-канальний модуль входу високої напруги, розроблений для сімейства систем DAQ AstroNova TMX. Він забезпечує одночасне вимірювання сигналів високої напруги до 1000 В із 16-бітним розділенням та професійною ізоляцією для безпечного та точного захоплення даних у складних умовах тестування.
Основні характеристики
- 6 диференціальних вхідних каналів з захищеними банановими розетками
- Максимальна вхідна напруга: 1000 В (600 VAC RMS або 1000 VDC, CAT IV)
- Три вибіркові діапазони входу: 40 В, 200 В, 1000 В для оптимізованого розділення
- Одночасна вибірка до 800 kS/s на канал (400 kS/s на TMX-E/TMX-R)
- 16-бітне розділення з одним SAR A/D перетворювачем на канал
- Смуга пропускання 60 кГц (-3дБ) з 4-полюсним фільтром Бесселя
- Точність постійного струму: ±0,07% від установки послаблювача
- Вимірювання от землі підтримується з цифровим пригніченням нуля
- Мінімальний вхідний імпеданс 4 МΩ
- Перехресні перешкоди краще за -80 дБ
- Сумісність з системами TMX, TMX-R та TMX-18
Застосування
- Тестування та валідація блоків живлення та зарядних пристроїв
- Характеризація інвертерів та приводів двигунів
- Моніторинг та аналіз систем відновлюваної енергії
- Моніторинг стану активів електричного обладнання
- Валідація систем промислового керування
- Захоплення перехідних процесів та збурень високої напруги
Характеристики
| Compatibility | TMX TMX-18 TMX-R |
| Typical Applications | Measure high voltages at up to 200 kS/sec/ch Renewable energy Asset monitoring Testing power supplies, battery chargers, inverters, motors and more |
| Features | Parameters |
| Input Channels Per Module | 6 |
| Connector | Guarded banana jacks (red/black) |
| Input | Differential, DC coupled |
| Bandwidth | 60 kHz (-3dB) |
| Rated Isolation | 600 VAC RMS or 1000 VDC, Cat IV (channel to channel and channel to chassis) |
| Sample Rate | 800 kS/s/ch (400 kS/s/ch when using TMX-E or TMX-R) |
| A/D | 16 bit SAR (one per channel) |
| Anti-Aliasing Filter | 4 pole Bessel |
| Off Ground Measurements | Yes |
| Zero Suppression | Yes, digital. |
| Attenuator Ranges | 40, 200 and 1000 Volt (1 VFS to 2000 VFS) |
| Measurement Ranges | +/- 1000 V (1000 VFS or 2000 VFS w/ zero offset) +/- 200 V (200 VFS or 400 VFS w/ zero offset) +/- 40 V (1 to 40 VFS or 80 VFS w/ zero offset) |
| Minimum Span | 2VFS |
| Max Rated Input | 600 VAC RMS 1000 VDC Cat IV |
| DC Accuracy (25°C) | +/- 0.07% of attenuator |
| Overshoot | < 1.0% |
| Intrinsic Noise (pk-pk) | < 0.11% of attenuator + .08% of span (40V att) < 0.04% of attenuator + .08% of span (200V att) < 0.02% of attenuator + .08% of span (1000V att) |
| IMR at 60 Hz | Better than -65 dB (40V and 200V attenuators) Better than -60 dB (1000V attenuator) |
| Crosstalk | Better than -80 dB |
| Min Input Impedence | > 4 Megohm (2 Megohm balanced to internal isolated common) |
| IHVM-6 | 6-Channel High Voltage Module32850030 |
