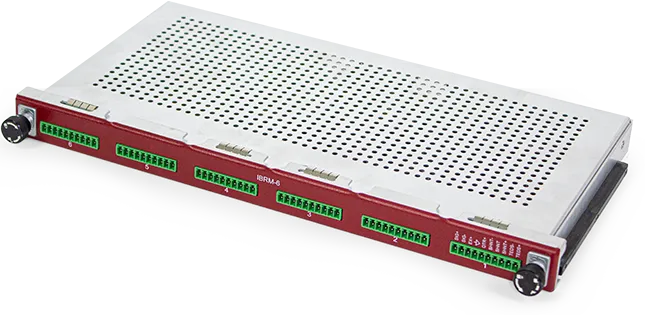

AstroNova IBRM-6 Isolated Bridge Module
AstroNova IBRM-6 ізольований модуль мосту
Запитати ціну
AstroNova IBRM-6 is a 6-channel isolated differential bridge input module for TMX data acquisition systems with 800 kS/s sampling, 16-bit resolution, and ±0.07% accuracy.
Деталі продукту
| Модель | IBRM-6 |
| Виробник | AstroNova |
| Категорія | Multimeters & DMMs |
| Наявність | На замовлення |
Опис
Огляд
AstroNova IBRM-6 — 6-канальний модуль ізольованого диференційного входу для системи збору даних TMX. Забезпечує програмно вибирається збудження напруги, завершення мосту та калібрування шунта для датчиків мосту. Ідеальний для вимірювання тензодатчиків, тестування датчиків навантаження та інших застосувань на основі мосту, які вимагають високої точності та електричної ізоляції.
Основні характеристики
- 6 одночасних ізольованих диференційних входів для датчиків мосту та IEPE
- До 800 kS/s швидкість дискретизації на канал (400 kS/s з розширенням TMX-E)
- Повна 16-бітна розрізненість по всьому діапазону вимірювання
- Висока точність ±0.07% обраного діапазону
- 250 VRMS або постійний струм, ізоляція категорії II
- Програмно вибирається завершення мосту для гнучкої сумісності датчиків
- Підтримка значень опору мосту 120, 350 та 1000 Ом
- TEDS сумісний для автоматичного визначення та конфігурації датчиків
- Вбудовані функції лічильника та таймера
Застосування
- Збір даних від тензодатчиків та датчиків навантаження
- Вимірювання датчиків на основі мосту та моніторинг
- Моніторинг конструкційної цілісності та діагностичне тестування
- Тестування матеріалів та механічний аналіз
- Моніторинг та контроль промислових процесів
Характеристики
| Compatibility | TMX TMX-18 TMX-R |
| Feature | Parameter |
| Channels (per module) | 6 |
| Maximum Sample Rate (per channel) | 800 KS/s (400 KS/s with TMX-E) |
| Maximum Bandwidth | 70 kHz |
| Input Type | Isolated Differential |
| Isolation | 250 Vrms or DC, Cat II |
| TEDS Capability | Yes |
| IBRM-6 | 6-Channel Isolated DC Bridge Module with internal half-bridge completion32850040 |
