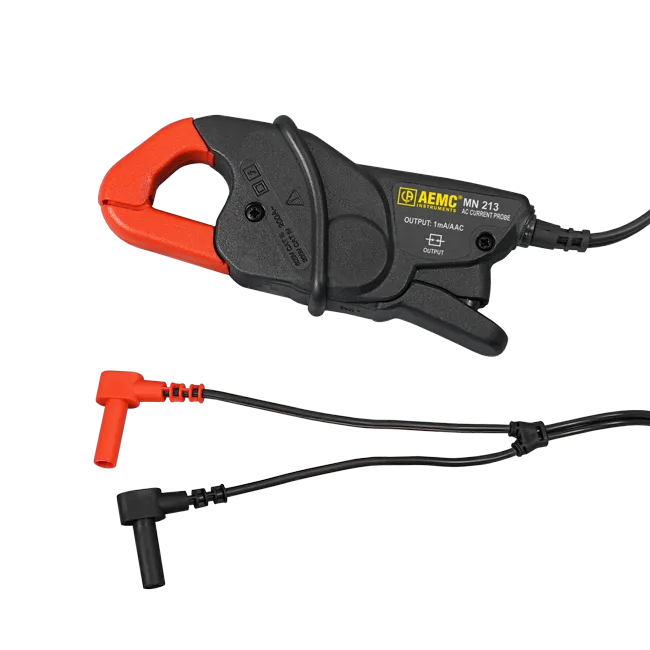

AEMC MN213 AC Current Probe
AEMC MN213 щуп змінного струму
Запитати ціну
AEMC MN213 is a compact AC current probe with 1000:1 ratio, 0.5-240 A measurement range, 5 ft leads, and UL/EN61010 safety certification.
Деталі продукту
| Модель | MN213 |
| Виробник | AEMC |
| Категорія | Multimeters & DMMs |
| Наявність | На замовлення |
Опис
Огляд
Щуп змінного струму AEMC MN213 призначений для використання з мультиметрами та іншими приладами вимірювання, що приймають вхід струму. Він забезпечує коефіцієнт трансформації 1000:1 з виходом 1 мА на ампер у первинному колі.
Щуп має вбудовані проводи довжиною 5 футів (1,5 м), закінчені екранованими бананоподібними штепселями. Захисні діоди на виході обмежують напругу в умовах розомкненого вторинного кола, забезпечуючи безпечну роботу.
Основні характеристики
- Компактний розмір для зручного обережу
- Діапазон вимірювання від 100 мА до 240 А змінного струму
- Частотна відповідь до 10 кГц
- Сертифікований UL для США та Канади
- Відповідає EN61010, стандарт безпеки 600V CAT III
- Щелепи вмістять кабелі до 250 kcmil
- Конструкція з негорючого матеріалу UL94VO
- Подвійна ізоляція для посиленої безпеки
Застосування
- Вимірювання змінного струму для загального призначення
- Електричне діагностування та усунення несправностей
- Контроль якості електроенергії
- Тестування обладнання HVAC та промислового обладнання
Характеристики
| Features | Parameters |
| Maximum Conductor Size | 0.78" (20mm), bus bar 20x5mm |
| Current Range | 200Arms AC |
| Measurement Range | 0.5 to 240A |
| Output | 5ft (1.5m) lead with 4mm safety banana plug |
| Transformation Ratio | 1000:01:00 |
| Output Signal | 1mA/A AC (200mA @ 200A) |
| Accuracy 50/60Hz | 1% ± 0.5A @ 200A |
| Frequency Range | 40Hz to 10KHz |
| Phase Shift at 50Hz | 2.5° @ 200A |
| Open Secondary Voltage | Limited to <6V with diodes |
| Load Impedance | 1Ω, 10Ω max with derating |
| Overload | 240A for 10 min ON, 30 min OFF |
| Weight With 24” (610mm) Sensor | 6.3 oz (180g) |
| Operating Temperature | 14° to +131°F (-10° to +55°C) |
| Storage Temperature | -40° to +158°F (-40° to +70°C) |
| Operating Humidity | 90% RH |
| Pollution Degree | 2 |
| Ingress Protection (Ip) | IP40 |
| EMC | EN 61326-1 |
| Safety Compliance | EN/IEC 61010-1 600V CAT III EN/IEC 61010-032 UL Listed |
| Part Number | Description |
| 2115.75 | AC Current Probe Model MN213 |
