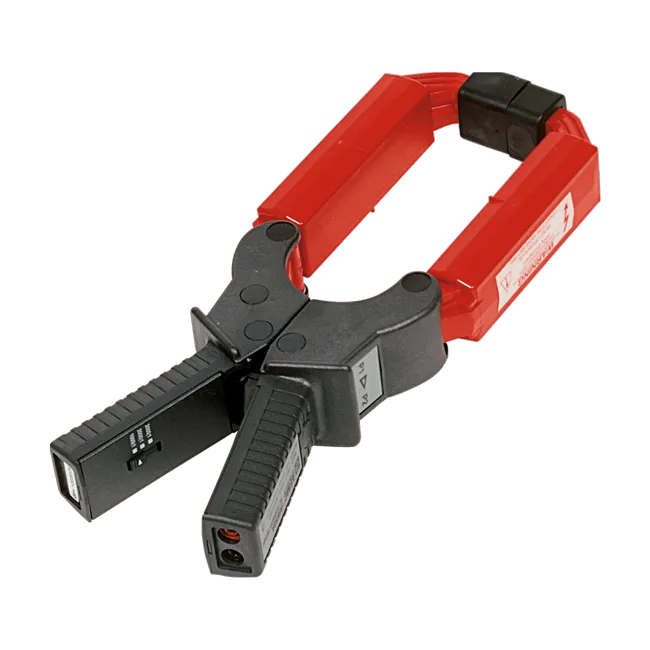

AEMC JM865A AC Current Probe
AEMC JM865A AC струмовий пробник
Запитати ціну
AEMC JM865A AC Current Probe measures up to 3000A AC with 0.5% accuracy, designed for DMMs, power meters, and data loggers.
Деталі продукту
| Модель | JM865A |
| Виробник | AEMC |
| Категорія | Multimeters & DMMs |
| Наявність | На замовлення |
Опис
Огляд
AEMC JM865A — це високопродуктивний AC струмовий пробник, призначений для точного вимірювання змінного струму в електричних системах. Він характеризується відмінними трансформаційними характеристиками, низьким зсувом фази та якісним магнітним сердечником з рівномірним намотуванням, який забезпечує надійні вимірювання в кількох діапазонах струму. Конструкція квадратної щелепи дозволяє гнучко розміщувати пробник на кількох провідниках або шинах.
Основні характеристики
- Вихідний струм до 3000AAC (безперервний цикл)
- Кілька діапазонів струму: 1000A, 2000A та 3000A AC
- Висока точність: 1% @ 1000A, 0.5% @ 2000A та 3000A
- Відмінні можливості TRMS з надійною відтворення сигналу
- Низький зсув фази: 1° @ 1000A, 0.5° @ 2000A/3000A
- Діапазон частот: 30Hz до 1.5kHz
- Вихід 4mm safety banana jack
Застосування
- Вимірювання та аналіз потужності
- Вимірювання гармонійного струму
- Використання з цифровими мультиметрами (DMMs)
- Логування даних та інструментація
- Електричне устаткування та тестування
Характеристики
| Features | Parameters |
| Maximum Conductor Size | Cable: 2.52" (64mm) Bus bar: 1.97 x 5.31” (50 x 135mm), 2.52 x 3.94” (64 x 100mm) |
| Current Range | 1000AAC; 2000AAC; 2400AAC (3000AAC if ambient temperature <95°F / 35C°) |
| Measurement Range | 1 to 1000AAC; 1 to 2000AAC; 1 to 2400AAC (3000AAC if ambient temperature <95°F / 35C°) |
| Output Signal | 5mAAC / AAC (5A @ 1000A); 2.5mAAC / AAC (5A @ 2000A); 1.666mAAC / AAC (5A @ 3000A) |
| Transformation Ratio | 1000:5; 2000:5; 3000:5 |
| Output | 4mm safety banana jack |
| Accuracy 50/60Hz | 1% @ 1000A; 0.5% @ 2000A; 0.5% @ 3000A |
| Frequency Range | 30Hz to 1.5kHz |
| Phase Shift | 1° @ 1000A; 0.5° @ 2000A; 0.5° @ 3000A |
| Load Impedance | 0.1Ω @ 1000A; 0.2Ω @ 2000A; ≤2Ω @ 3000A |
| Overload | 1200A for 10min @ 1000A; 2400A for 10min @2000A; 3600A for 10min @ 3000A |
| Operating Temperature | +14° to +122°F (-10° to +50°C) |
| Storage Temperature | -13° to +176°F ( -25° to +80°C) |
| Weight | 2.65 lbs (1200g) |
| Pollution Degree | 2 |
| Rating | UL 94 V0 (handles) ABS UL 94 V2 (jaws) |
| Ingress Protection | IP 20 |
| Safety Compliance | IEC 1010-2-32 600V CAT III |
| Part Number | Description |
| 2110.88 | AC Current Probe Model JM865A |
