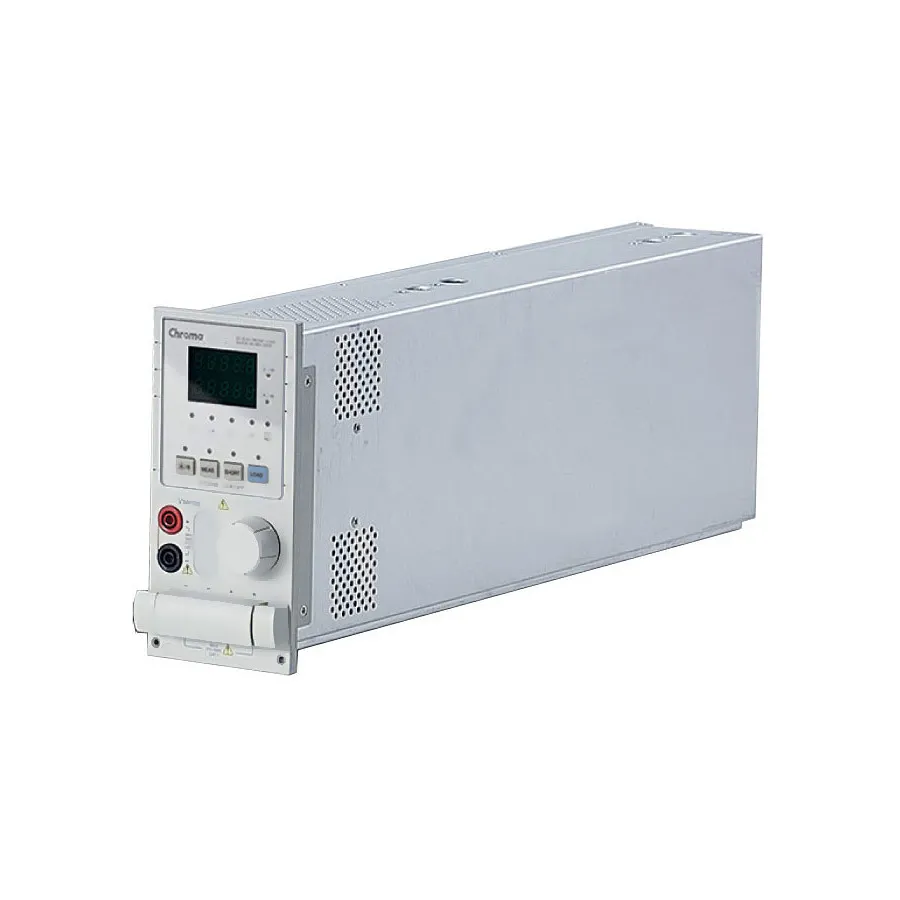

Chroma 63115A Electronic Load Module

Огляд

Chroma 63115A — це програмійований модуль електронного навантаження DC, розроблений для програм тестування середньої та високої напруги з параметрами 10A, 600V та 300W. Як частина серії 6310A, 63115A забезпечує гнучке рішення для оцінки джерел живлення, перетворювачів DC/DC та компонентів силової електроніки в дослідженнях, розробці, виробництві та вхідній перевірці. Кілька модулів можуть бути з'єднані паралельно для підвищення можливостей струму та потужності.

Основні характеристики

• Параметри середньої та високої напруги: 10A, 600V, 300W
• Чотири режими роботи: Constant Current (CC), Constant Resistance (CR), Constant Power (CP) та Constant Voltage (CV)
• Динамічне навантаження зі швидкістю до 20kHz для моделювання перехідної відповіді джерела живлення
• Швидкий відклик швидкості нарощування від 0.32mA/microsecond до 10A/microsecond
• 16-бітні вимірювання напруги та струму з подвійним діапазоном
• Користувацькі програмійовані послідовності: до 100 операційних шаблонів, збережених в EEPROM
• Тестування OCP (Over Current Protection) з можливістю автоматичного виявлення
• Дистанційний датчик для точних вимірювань напруги та струму
• Можливість моделювання короткого замикання
• Комплексний захист: OV, OC, OP, OT та захист від зворотної полярності
• Можливість паралельного з'єднання з іншими модулями навантаження
• Цифровий I/O інтерфейс для автоматизованих тестових систем
• Функція самотестування при включенні живлення
• Дистанційне керування через USB, GPIB або RS-232 (залежить від мейнфрейму)

Застосування

• Тестування та валідація джерел живлення високої напруги
• Перевірка конструкції та виробничого тестування перетворювачів DC/DC
• Оцінка компонентів силової електроніки
• Характеризація зарядних пристроїв для батарей та перетворювачів живлення
• Тестування схем OCP для імпульсних джерел живлення
• Валідація систем багатовихідного живлення
• Перевірка конструкції та вхідна перевірка
