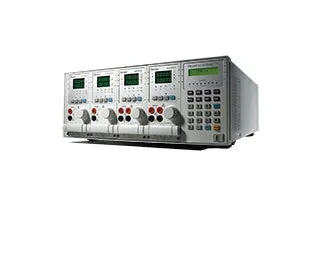

Chroma 63101A Programmable DC Electronic Load Module

Огляд

Chroma 63101A — модульний програмований електронний навантажувач постійного струму, призначений для інтеграції в системи mainframe серії 6310. Працюючи при 80V, 40A та 200W, він забезпечує передові можливості моделювання навантаження з вимірюванням та керуванням високої точності. Модуль ідеальний для перевірки проектів, виробничого тестування та інтеграції в системи автоматичного тестування, де декілька навантажувачів можуть бути синхронізовані або підключені паралельно.

Основні характеристики

• Потужність 80V, 40A, 200W з режимами роботи CC, CR, CP та CV
• Динамічне навантаження зі швидкістю до 20кHz та швидкістю наростання 0,32мA/s до 10A/s
• Вимірювання напруги та струму з 16-бітною точністю та можливістю подвійного діапазону
• 100 користувацьких послідовностей з індикацією стану введення передньої панелі
• Швидкий час відповіді 20µs для динамічного моделювання навантаження D/D конвертерів
• Функція тестування OCP (Over Current Protection) з автоматичним виявленням
• Високі/низькі межі для тестування GO/NG
• Можливість дистанційного зондування для точного вимірювання напруги
• Моделювання тесту короткого замикання
• Повний захист: OV, OC, OP, OT та захист від зворотної полярності
• Можливість інтерфейсу USB, GPIB та RS-232 (залежить від mainframe)
• Декілька модулів можна підключити паралельно для збільшення струму та потужності

Застосування

• Тестування імпульсних джерел живлення та A/D конвертерів
• Валідація та перевірка компонентів електроніки
• Тестування розряду акумулятора з вимірюванням часу та ємності
• Тестування схем захисту від перевищення струму та потужності
• Перевірка проектів та інтеграція в системи автоматичного тестування
• Виробниче тестування з декількома модулями навантаження паралельно
