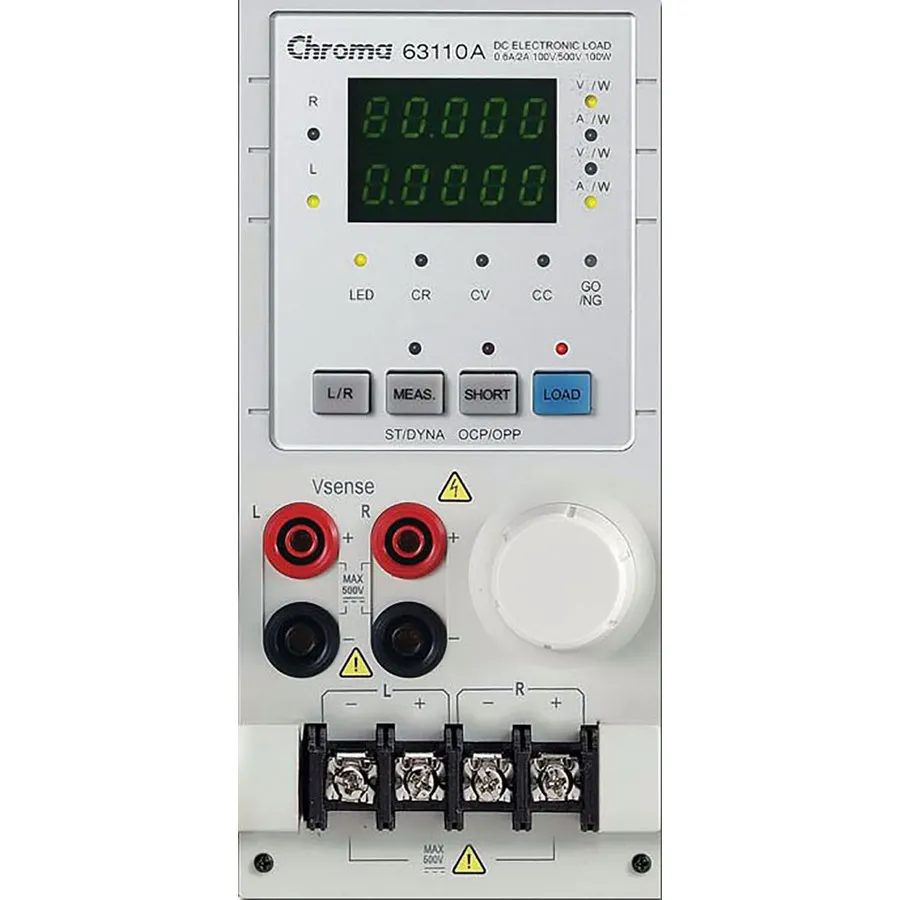

Chroma 63110A Electronic Load Module
Chroma 63110A модуль електронного навантаження
Chroma 63110A DC electronic load with LED simulation mode for driver testing, 2A/500V, 100W per channel, dual channel, programmable Rd and ripple current.
Деталі продукту
| Модель | 63110A |
| Виробник | Chroma |
| Категорія | Modular Electronic Loads |
| Наявність | На замовлення |
Опис
Огляд
Chroma 63110A — це двоканальний модуль електронного навантаження DC, розроблений спеціально для тестування драйверів світлодіодів. На відміну від традиційних електронних навантажень, які використовують режими постійного опору або постійної напруги, 63110A має спеціалізований режим моделювання LED, який точно відтворює електричні характеристики реальних світлодіодів, включаючи падіння напруги та робочий опір. Це дозволяє тестувати драйвери LED у реалістичних умовах експлуатації, включаючи поведінку при запуску, відповідь на PWM затемнення та ефекти пульсацій струму.
Основні характеристики
- Режим моделювання LED з програмійованою прямою напругою (Vf) та робочим опором (Rd)
- Програмійована симуляція струму пульсацій через внутрішній опір (Rr)
- Двоканальна конфігурація, максимум 2A на канал
- Максимальна номінальна напруга: 500V на канал
- Максимальна потужність: 100W на канал
- Швидкий відклик для PWM тестів затемнення з пропускною здатністю 20kHz+
- Режими постійного опору (CR) та постійної напруги (CV)
- 16-бітні вимірювання напруги та струму з подвійним діапазоном
- Комплексний захист: OC, OP, OT та OV захист
- Можливість синхронізації для паралельної роботи з іншими модулями навантаження
Застосування
- Розробка та розроблення драйверів LED
- Перевірка та характеризація джерел живлення LED
- Перевірка керування PWM затемненням
- Тестування поведінки LED при запуску
- Аналіз струму пульсацій та перехідної відповіді
Характеристики
| Type | Load Module |
