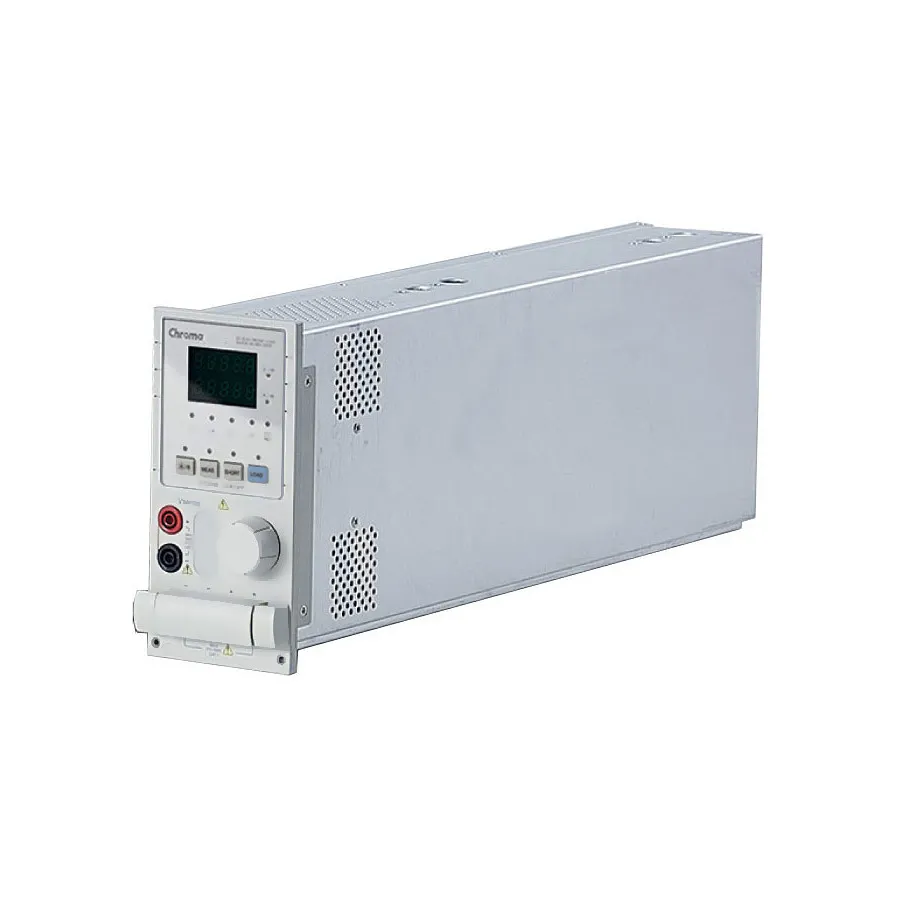

Chroma 63113A Electronic Load Module

Огляд

Chroma 63113A — це однозв'язний програмійований модуль електронного навантаження DC з номіналом 20A, 300V та 300W, що є частиною універсальної серії 6310A модульних рішень навантаження. Цей модуль забезпечує гнучкі режими роботи, придатні для широкого спектру програм тестування джерел живлення, включаючи перевірку конструкції, виробничі тести та вхідну перевірку. Серія 6310A дозволяє складати до восьми модулів навантаження в одному мейнфреймі для багатозв'язного одночасного тестування.

Основні характеристики

• Однозв'язна конфігурація з параметрами: 20A, 300V, 300W
• Чотири режими роботи: Constant Current (CC), Constant Resistance (CR), Constant Power (CP) та Constant Voltage (CV)
• Можливість динамічного навантаження зі швидкістю до 20kHz для моделювання перехідної відповіді
• 16-бітні вимірювання напруги та струму з подвійним діапазоном
• Користувацькі програмійовані послідовності: до 100 послідовностей роботи
• Тестування OCP (Over Current Protection) з автоматичним виявленням
• Можливість дистанційного датчика для точних вимірювань
• Комплексний захист: OV, OC, OP, OT та захист від зворотної полярності
• Можливість паралельного з'єднання з іншими модулями навантаження
• Цифровий I/O інтерфейс для автоматизованого тестування
• Функція самотестування при включенні живлення
• Дистанційне керування через USB, GPIB або RS-232 (залежить від мейнфрейму)

Застосування

• Тестування та характеризація багатовихідних джерел живлення
• Перевірка та валідація перетворювачів DC/DC
• Розробка та розроблення джерел живлення
• Тестування на лінії виробництва
• Вхідна перевірка компонентів
• Тестування зарядних пристроїв для батарей
• Оцінка електронних компонентів та систем живлення
