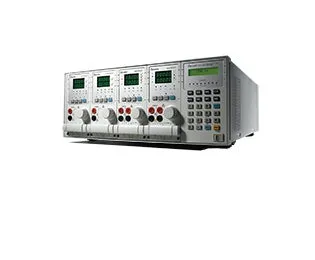

Chroma 63112A Programmable DC Electronic Load

Огляд

Chroma 63112A — це високопотужний програмійований модуль електронного навантаження DC, здатний поглинати до 240A при 80V з максимальною потужністю 1200W. Цей модуль навантаження поєднує гнучкі режими роботи з передовими можливостями динамічного навантаження, що робить його придатним для тестування джерел живлення, перетворювачів DC/DC та зарядних пристроїв для батарей у розробці, виробництві та вхідній перевірці. 63112A сумісний з мейнфреймами серії 6310 і може бути з'єднаний паралельно з іншими модулями для ще вищих енергетичних застосувань.

Основні характеристики

• Максимальні параметри: 240A, 80V, 1200W (займає 4 слоти в мейнфреймі)
• Чотири режими роботи: Constant Current (CC), Constant Resistance (CR), Constant Power (CP) та Constant Voltage (CV)
• Динамічне навантаження з програмійованими швидкостями нарощування від 0.32mA/s до 10A/s
• Швидкість динамічного навантаження до 20kHz для моделювання перехідної відповіді
• 16-бітні вимірювання напруги та струму з подвійним діапазоном
• Користувацькі програмійовані послідовності: до 100 збережених послідовностей роботи в EEPROM
• Тестування OCP (Over Current Protection) з автоматичним виявленням
• Можливість дистанційного датчика для точних вимірювань
• Комплексний захист: OV, OC, OP, OT та захист від зворотної полярності
• Можливість паралельної роботи для підвищення струму та потужності
• Цифровий I/O інтерфейс для автоматизованих систем тестування
• Дистанційне керування через USB, GPIB або RS-232 (залежить від мейнфрейму)

Застосування

• Тестування та перевірка багатовихідних джерел живлення AC/DC
• Характеризація та перевірка перетворювачів DC/DC
• Тестування та розробка зарядних пристроїв для батарей
• Оцінка компонентів силової електроніки
• Тестування на лінії виробництва та вхідна перевірка
• Перевірка схем OCP для імпульсних джерел живлення
• Моделювання та тестування короткого замикання
