Tektronix SUP2-MSO 16-Channel MSO Option
Tektronix SUP2-MSO 16-канальна MSO опція
Запитати ціну
Tektronix SUP2-MSO 16-channel mixed-signal option for 2 Series oscilloscopes includes P6316 probe and accessories for digital signal measurement.
Деталі продукту
| Модель | SUP2-MSO |
| Виробник | Tektronix |
| Категорія | Logic Probes & Cables |
| Наявність | На замовлення |
Опис
Огляд

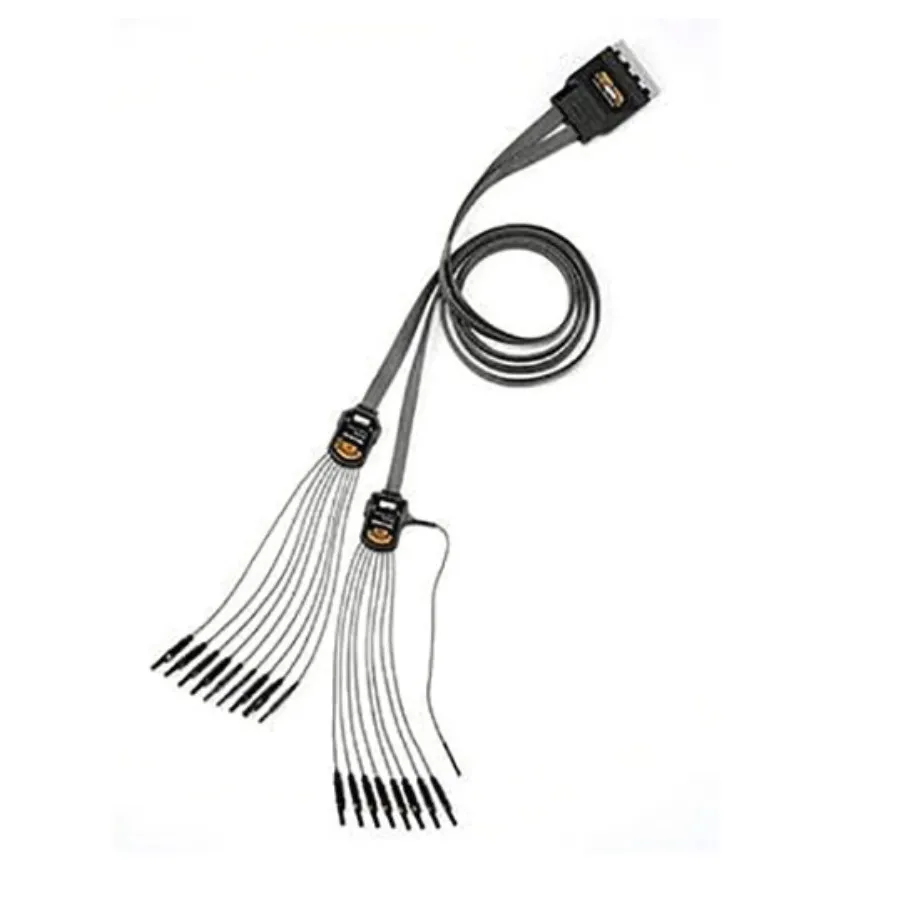

Tektronix SUP2-MSO — це 16-канальна MSO (Mixed-Signal Oscilloscope) опція, яка додає можливості цифрового вимірювання до осцилоскопів серії 2. Вона включає цифровий датчик P6316 та комплексні аксесуари для підключення до цифрових сигналів.
Основні характеристики
- Додає 16 цифрових каналів для вимірювання логічних та цифрових сигналів
- Включає цифровий датчик P6316 та аксесуари для підключення
- Гнучкі роз'єми датчика: квадратні штекери 8x2, тросики та затискачі
- Можливість тригування за шаблоном з мінімальною тривалістю імпульсу 5 ns
- Групування шини з підтримкою таблиці символів для представлення транзакцій високого рівня
Застосування
- Аналіз змішаних сигналів, що поєднує аналогові та цифрові вимірювання
- Налагодження цифрових схем та інтерфейсів мікроконтролерів
- Аналіз протоколу та моніторинг шини
Комплектація
- Цифровий датчик P6316
- Квадратні штекери 8x2
- Набори тросиків
- Затискачі для контрольних точок
Характеристики
| Number of Channels | 16 |
| Series | 2 Series MSO |
| Cable Length | 0.9 m |
| Input Capacitance | 8 pF |
| Input Impedance | 101 kΩ |
| Maximum Input Voltage | 40 V |
| Operating Temperature | 0-50°C |
