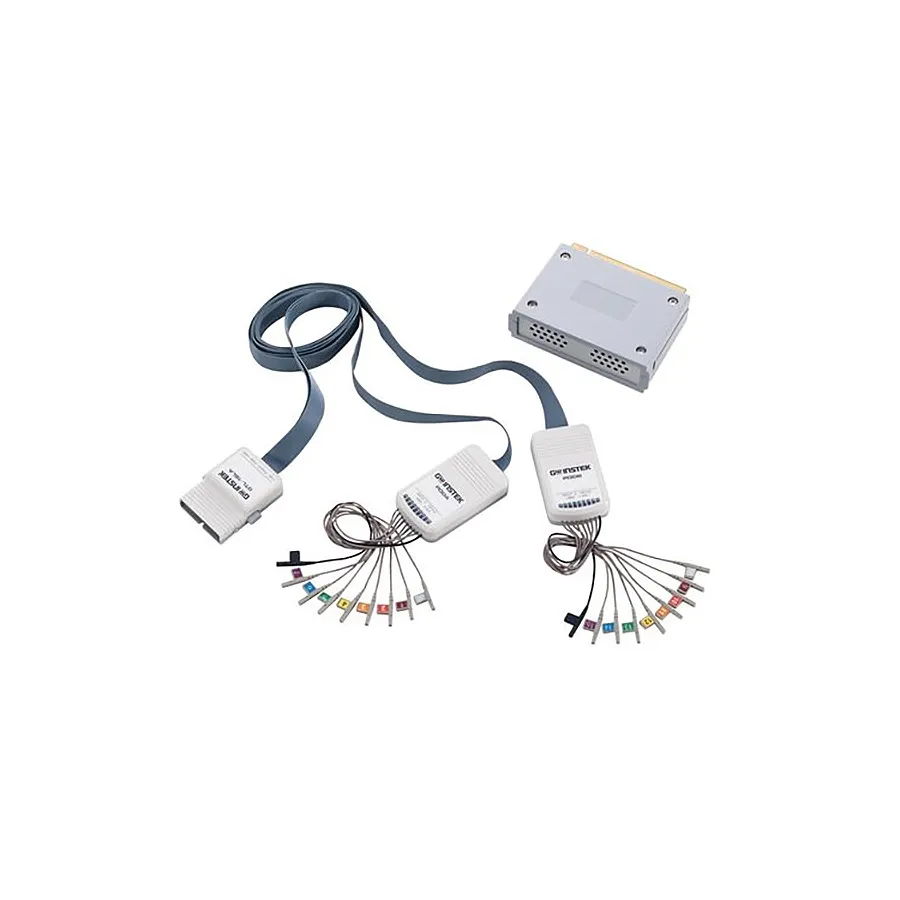

GW Instek DS2-16LA 16-Channel Logic Analyzer Module
GW Instek DS2-16LA 16-канальний аналізатор логіки
Запитати ціну
GW Instek DS2-16LA is a 16-channel logic analyzer module with 200MHz bandwidth, 500MSa/s sample rate, and serial bus decoding (I2C, SPI, UART).
Деталі продукту
| Модель | DS2-16LA |
| Виробник | GW Instek |
| Категорія | Logic Probes & Cables |
| Наявність | На замовлення |
Опис
Огляд
GW Instek DS2-16LA — це 16-канальний модуль аналізатора логіки, який перетворює будь-який осцилограф серії GDS-2000A на потужний змішаний осцилограф (MSO). Дозволяє одночасний аналіз цифрових та аналогових сигналів з можливістю декодування послідовної шини, дозволяючи інженерам порівнювати логічні та аналогові сигнали на одному екрані.
Основні характеристики
- 16 цифрових вхідних каналів (D15-D0) з смугою пропускання 200MHz
- Дискретизація 500MSa/s з максимальною довжиною записування 2M на канал
- Багато варіантів вибору порога: TTL, CMOS, ECL, PECL, визначені користувачем
- Діапазон порога, визначений користувачем: ±10V з точністю ±100mV
- Максимальна вхідна напруга: ±40V з мінімальним розмахом ±500mV
- Розширені типи спрацювання: Edge, Pattern, Pulse Width, Serial Bus
- Декодування послідовної шини: підтримуються протоколи I2C, SPI, UART
- Модуль з можливістю встановлення в польових умовах з конструкцією підключення
Застосування
- Розробка та налагодження вбудованих систем
- Аналіз протоколів послідовної комунікації (I2C, SPI, UART)
- Усунення несправностей змішаних сигнальних схем
- Верифікація FPGA та мікроконтролерів
- Захоплення та аналіз логічних сигналів у реальному часі
- Часово-корельований аналіз аналогових та цифрових сигналів
Характеристики
| Number of Channels | 16 |
| Bandwidth | 200 MHz |
| Series | DS2 Series |
| Series Compatibility | GDS-2000A Series |
