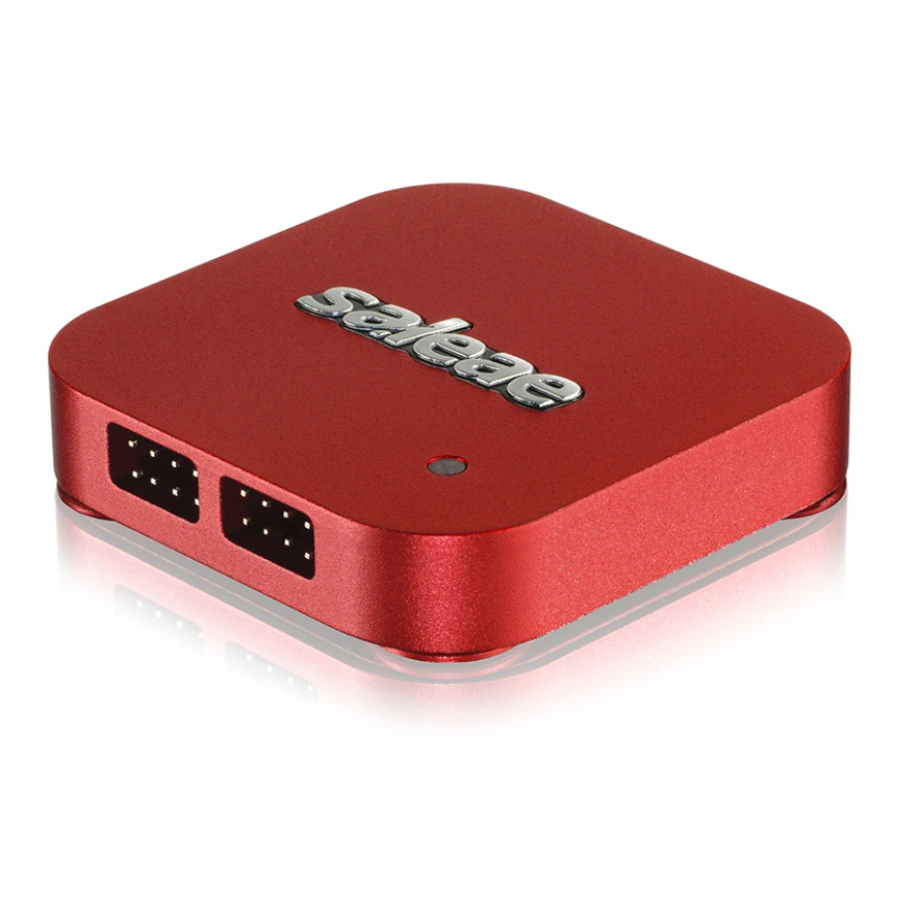

Saleae LOGIC PRO 8-R USB Logic Analyzer
Saleae LOGIC PRO 8-R аналізатор логічних сигналів USB
Saleae LOGIC PRO 8-R is an 8-channel USB logic analyzer with mixed-signal recording, 500 MSPS digital sampling, and support for 20+ protocols including SPI, I2C, and serial communication.
Деталі продукту
| Модель | LOGIC PRO 8-R |
| Виробник | Saleae |
| Категорія | Logic Probes & Cables |
| Наявність | На замовлення |
Опис
Огляд
Saleae LOGIC PRO 8-R — це 8-канальний аналізатор логічних сигналів з можливістю подвійного призначення кожного входу для запису аналогових даних. Пристрій підключається до комп'ютера через USB 3.0 та використовує програмне забезпечення Saleae Logic для одночасного запису та перегляду цифрових і аналогових сигналів. Пристрій призначений для відладки вбудованих додатків, перевірки обладнання та аналізу протоколів у розробці мікропроцесорних систем, FPGA та систем рівня.
Основні характеристики
- 8 цифрових каналів із максимальною частотою дискретизації 500 MSPS
- Максимальна цифрова смуга пропускання 100 MHz
- 8 аналогових каналів з частотою дискретизації 50 MSPS та смугою пропускання 5 MHz
- Настроюваний 24-бітний RGB-індикатор
- Зв'язок USB 3.0 Super Speed
- Підтримує декодування 20+ протоколів: SPI, I2C, серійна комунікація, CAN, 1-Wire, JTAG та інші
- Інтерфейс програмного забезпечення з перетягуванням та масштабуванням у реальному часі
- Функціональність Trigger and Find для запису на основі шаблонів
- Експорт даних у кількох форматах (CSV, MATLAB)
- Крос-платформа: Windows, macOS, Linux
Застосування
- Відладка мікропрограмного забезпечення та розробка вбудованих систем
- Відладка та перевірка FPGA
- Функціональна перевірка та профілювання продуктивності
- Аналіз протоколу та зворотна розробка
- Логування даних для діагностики системи
Характеристики
| Bandwidth | 5 MHz |
| Sampling Rate | 500 MS/s |
| Series | Logic Series |
| Alternate Product Number | SAL-00114 |
| Capacitance | 10pF |
| Dimensions | 53 x 53 x 12 mm |
| Includes | Logic Pro 8 (Red), 2x 4 Channel Wire Harnesses, 16x Micro-Gripper Hooks, USB 3.0 Cable, Carry Case, Getting Started Guide |
| Input Voltage | 10 V |
| Number of Inputs | 8 |
| Resistance | 2 MΩ |
| USB Port Type | USB 3.0 |
| Warranty | 3 Years |
