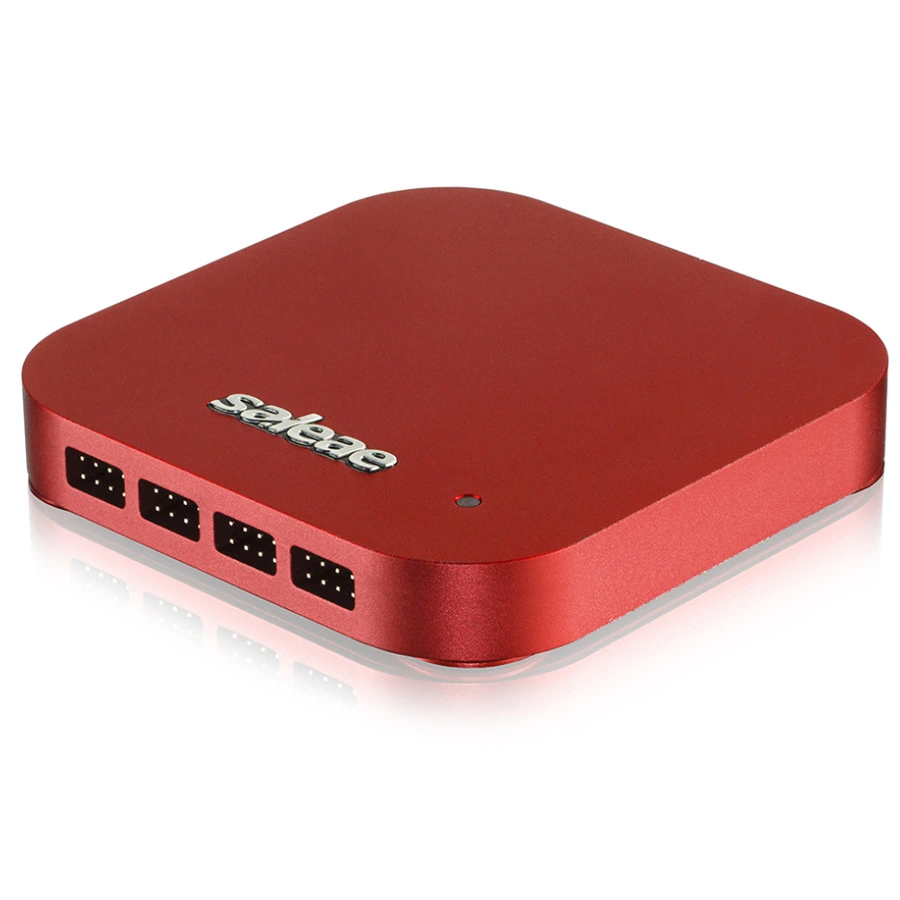

Saleae LOGIC PRO 16-R Logic Analyzer
Saleae LOGIC PRO 16-R аналізатор логіки
Запитати ціну
Saleae Logic Pro 16-R is a 16-channel USB logic analyzer with 100 MHz digital bandwidth, 5 MHz analog bandwidth, and support for 20+ protocol decoders.
Деталі продукту
| Модель | LOGIC PRO 16-R |
| Виробник | Saleae |
| Категорія | Logic Probes & Cables |
| Наявність | На замовлення |
Опис
Огляд
Saleae Logic Pro 16-R — це 16-канальний USB аналізатор логіки, призначений для налагодження та верифікації вбудованих систем. Кожний вхідний канал служить подвійній меті для одночасного запису цифрових та аналогових сигналів. Пристрій підключається через USB 3.0 до комп'ютера та використовує програмне забезпечення Saleae Logic для запису, перегляду та аналізу сигналів.
Основні характеристики
- 16 вхідних каналів з подвійною цифровою та аналоговою функціональністю
- 500 MSPS цифрове вибіркування з максимальною пропускною здатністю 100 МГц
- 50 MSPS аналогове вибіркування з пропускною здатністю 5 МГц
- Підключення USB 3.0 Super Speed
- Підтримка декодування 20+ протоколів, включаючи SPI, I2C, serial, CAN, JTAG, 1-Wire та інші
- Налаштовувана RGB LED з 24-бітним контролем кольору
- Можливості пошуку та запуску по протоколах
- Експорт даних у форматах CSV та MATLAB
- Кросплатформна підтримка Windows, Mac та Linux
Застосування
- Налагодження мікроконтролерного забезпечення та вбудованих систем
- Функціональна верифікація FPGA та цифрових схем
- Аналіз та усунення несправностей протоколів SPI та I2C
- Профілювання та оптимізація продуктивності вбудованих додатків
- Зворотне проектування цифрових сигналів комунікації
- Багатоканальне логування та захоплення сигналів
Характеристики
| Bandwidth | 5 MHz |
| Sampling Rate | 500 MS/s |
| Series | Logic Series |
| Alternate Product Number | SAL-00116 |
| Capacitance | 10pF |
| Dimensions | 92 x 92 x 15 mm |
| Includes | Logic Pro 16 (Red), 4x 4 Channel Wire Harnesses, 32x Micro-Gripper Hooks, USB 3.0 Cable, Carry Case, Getting Started Guide |
| Input Voltage | 10 V |
| Number of Inputs | 16 |
| Resistance | 2 MΩ |
| USB Port Type | USB 3.0 |
| Warranty | 3 Years |
