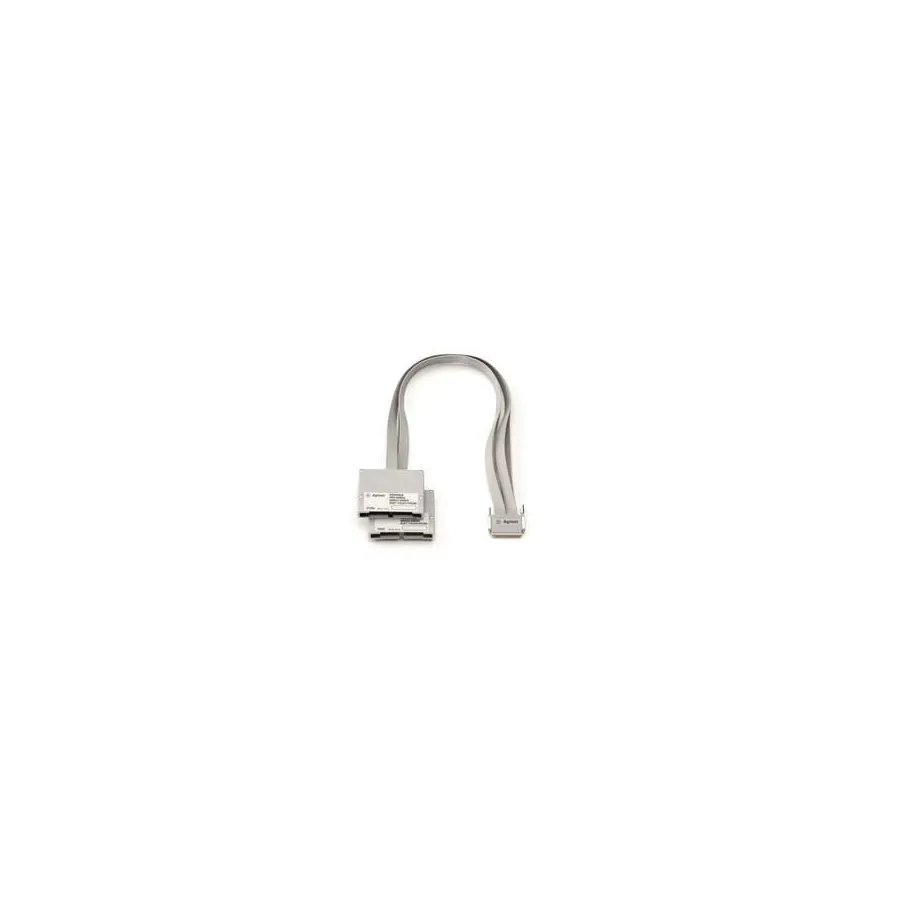

Keysight E5406A Single-Ended Connectorless Probe
Keysight E5406A однопланований щуп без роз'єму
Запитати ціну
Keysight E5406A is a 34-channel single-ended connectorless probe with 2.5 GB/s data rate, 0.7 pF load capacitance, and soft touch pro series spring-pin technology.
Деталі продукту
| Модель | E5406A |
| Виробник | Keysight |
| Категорія | Logic Probes & Cables |
| Наявність | На замовлення |
Опис
Огляд
Keysight E5406A Pro Series — це 34-канальне рішення для однопланового знімання сигналів без необхідності встановлювати роз'єм на цільову плату. Використовуючи мікротехнологію пружинних контактів, він забезпечує надійний контакт із сигнальними площадками при мінімальному ємнісному навантаженні для точних вимірювань.
Основні характеристики
- 34 каналів: 32 однопланові дані, 2 однопланові або диференціальні синхронізація
- Пропускна здатність до 2.5 Gb/s
- Ультранизька ємнісна навантаження: менше 0.7 pF
- Вимірює сигнали з амплітудою мінімум 250 mV p-p
- Мікротехнологія пружинних контактів для надійного контакту на нерівних або забруднених поверхнях
- Розмір на 30% менший за оригінальні м'які щупи
- Модуль утримання на верхній стороні усуває необхідність доступу з тильної сторони
- Сумісний з 90-контактними кабельними роз'ємами логічних аналізаторів
Застосування
- Аналіз логіки з великою кількістю каналів
- Захоплення складних цифрових сигналів
- Перевірка конструкції з щільними вимогами сигналів
- Тестування та усунення несправностей на друкованих платах
Характеристики
| Number of Channels | 34 |
| Series | Soft Touch Pro Series |
| Amplitude | 250 mV p-p |
| Input Capacitance | 0.7 pF |
