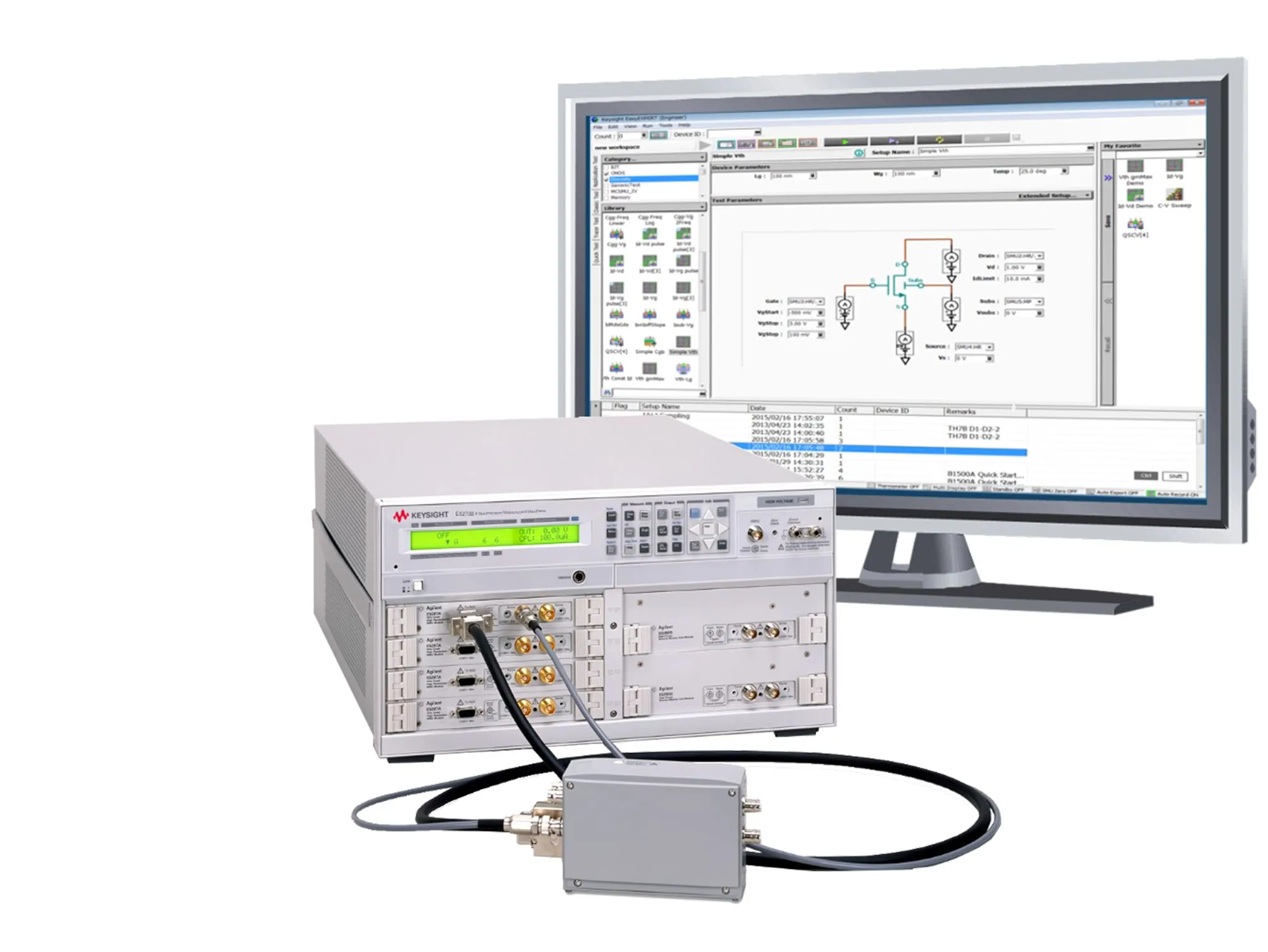

Keysight E5270B Precision IV Analyzer

Огляд

Keysight E5270B прецизійний IV аналізатор забезпечує повну характеризацію струму-напруги для матеріалів, пристроїв, напівпровідників та електронних компонентів. Завдяки модульній архітектурі, що підтримує до восьми слотів, він забезпечує лідируючу в галузі продуктивність вимірювання струму до 0,1 фемтоампер, що дозволяє точну характеризацію пристроїв у широкому діапазоні специфікацій.

Основні характеристики

• Розрізнення вимірювання струму до 0,1 fA з модулями SMU високої розрізненності
• Діапазон вимірювання від 0,1 fA до 1 A для струму та від 0,5 µV до 200 В для напруги
• Можливості вимірювання точок та розгортання, включаючи імпульсні вимірювання з мінімальною шириною імпульсу 500 µs
• Конфігуровані та розширювальні модулі: High Resolution SMU (HRSMU), Medium Power SMU (MPSMU) та High Power SMU (HPSMU)
• Активна одиниця заземлення (GNDU) в корпусі, здатна встановлювати 0 В та поглинати до 4 А
• Програмне забезпечення EasyEXPERT group+ на основі графічного інтерфейсу з автоматизованою аналізом та експортом даних
• Перетворювачі аналого-цифрові (ADCs) високої розрізненності та високої швидкості доступні для всіх модулів
• Додатковий ASU (atto-sense and switch unit) для підвищеної розрізненності вимірювання та комутації шляхів SMU/AUX

Застосування

• Характеризація струму-напруги матеріалів та пристроїв
• Тестування та оцінка напівпровідникових пристроїв
• Характеризація активних та пасивних компонентів
• Тестування на рівні пластини з інтеграцією напівавтоматичного зонда пластини
• Компонент системи SMU для стійкових і стиковуючих тестових систем
