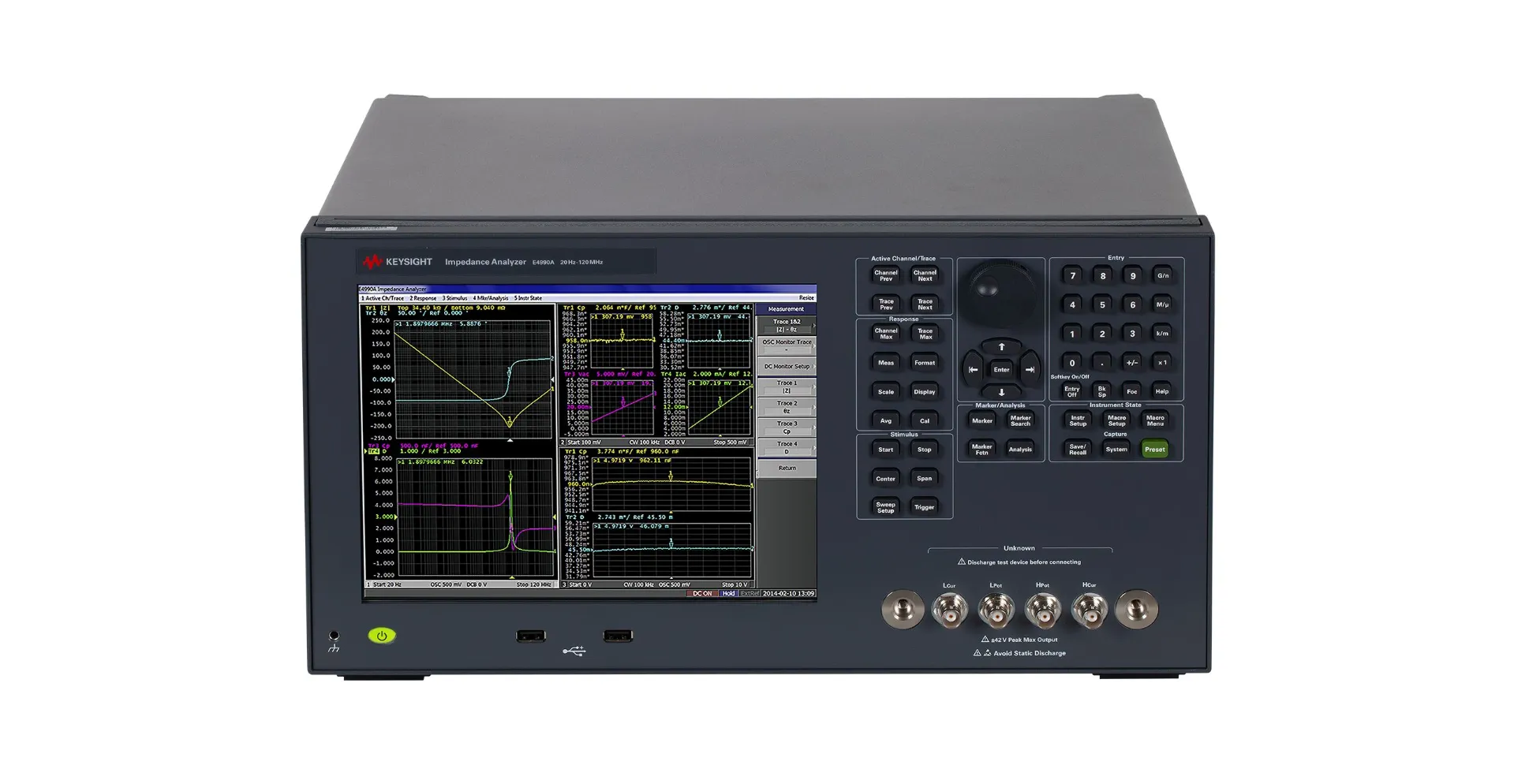

Keysight E4990A Impedance Analyzer
Keysight E4990A аналізатор імпедансу
Запитати ціну
Keysight E4990A is a precision impedance analyzer with 20 Hz to 120 MHz frequency range, 0.045% basic accuracy, and 40 V built-in DC bias source.
Деталі продукту
| Модель | E4990A |
| Виробник | Keysight |
| Категорія | LCR Meters |
| Наявність | На замовлення |
Опис
Огляд
Keysight E4990A — це прецизійний аналізатор імпедансу для вимірювання імпедансу та параметрів еквівалентних схем у широкому частотному діапазоні від 20 Гц до 120 МГц. З найкращою в галузі базовою точністю 0,045% (типово) та вбудованим джерелом зміщення 40 В, він придатний для оцінки компонентів, тестування резонаторів та інспекції при надходженні.
Основні характеристики
- Частотний діапазон: 20 Гц–120 МГц (доступні варіанти модернізації)
- Базова точність вимірювання імпедансу: ±0,045% (типово)
- Широкий діапазон імпедансу: 25 мΩ–40 МΩ (точність 10%)
- Вбудоване зміщення постійного струму: 0 В–±40 В, 0 А–±100 мА
- Комплексні параметри вимірювання: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q та комплексний імпеданс
- Сенсорний екран 10,4 дюйма із 4-канальним, 4-трасовим дисплеєм
- Аналіз еквівалентної схеми із підтримкою семи різних багатопараметричних моделей
- Доступна опція підвищеної швидкості вимірювання для більш швидкого тестування
Застосування
- Оцінка та характеризація компонентів
- Тестування резонаторів та індукторів
- Контроль якості при надходженні
- Розширена симуляція параметрів еквівалентної схеми
Характеристики
| High Frequency (range) | 10MHz <= 100MHz |
| High Frequency (range) | 100MHz <= 1GHz |
