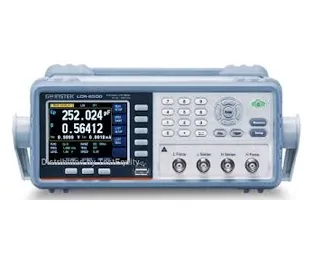

GW Instek LCR-6200

Огляд

GW Instek LCR-6200 — це високоточний LCR-метр для тестування та вимірювання пасивних компонентів у дослідницьких, розробних та виробничих середовищах. З компактним дизайном 2U напівстійки, базовою точністю 0.05% та діапазоном частот 10Hz до 200kHz, він придатний для інтеграції на робочому столі або в системну стійку в додатках контролю якості та оцінки компонентів.

Основні характеристики

• 3.5" кольоровий LCD дисплей, що одночасно відображає до чотирьох параметрів
• Базова точність 0.05% з послідовним вибором частоти від 10Hz до 200kHz
• Швидкість вимірювання до 25ms з відображенням PASS/FAIL
• Методи нульування в повному діапазоні частот або в точці без зміни пристосувань
• Вимірювання опору постійного струму (DCR) з внутрішньою регульованою напругою зміщення ±2.5V
• Функція Auto Level Control (ALC) для тестування MLCC
• 10-етапна програма тестування для різних критеріїв частоти, напруги та струму
• Функція сортування BIN (9 BIN + 1 AUX) для інтеграції автоматизованого сортування
• 10 наборів пам'яті та можливість зберігання 10,000 вимірювань
• Стандартні інтерфейси: RS-232C, Handler, USB Host/Device
• Компактний дизайн 2U, 1/2 стійки для робочого столу або автоматизованого обладнання

Застосування

• Контроль якості та вхідна перевірка
• Дослідження та розробка
• Проектування низькочастотних фільтрів та котушок
• Освітні лабораторії та навчання

Комплектація

• Лист безпеки
• Шнур живлення
• Тестове пристосування LCR-06B
