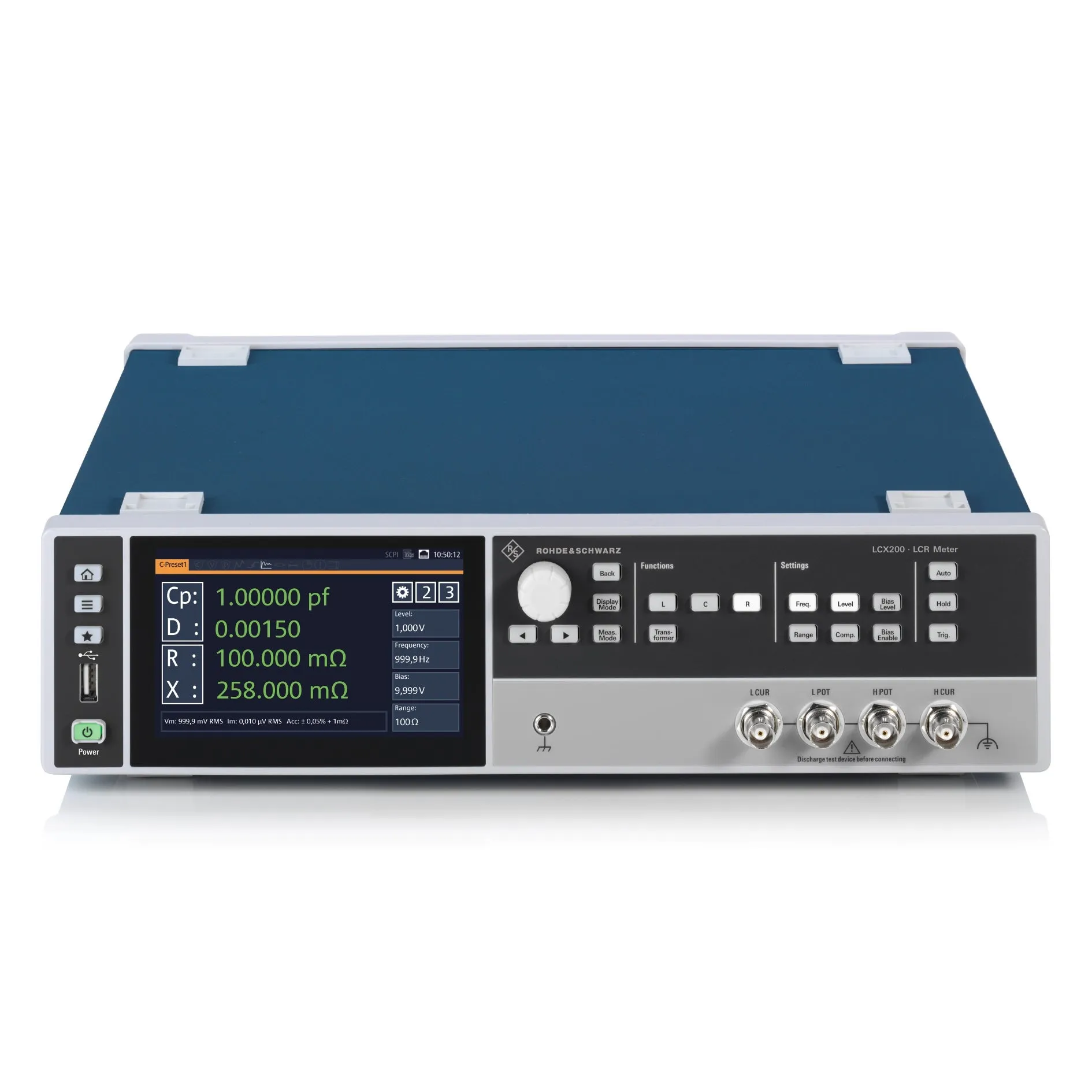

Rohde & Schwarz LCX200COM Digital LCR Meter Bundle
Rohde & Schwarz LCX200COM цифровий LCR метр комплект
Запитати ціну
Rohde & Schwarz LCX200COM is a comprehensive LCR meter package featuring 10 MHz frequency range, advanced analysis functions, binning option, and extended DC bias.
Деталі продукту
| Модель | LCX200COM (3629.8856P99) |
| Виробник | Rohde & Schwarz |
| Категорія | LCR & Impedance Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz LCX200COM — це комплексний пакет LCR метра, що поєднує базовий блок LCX200 з попередньо налаштованими опціями, розробленими для вимогливих виробничих та дослідницьких додатків. Він включає розширення частоти до 10 МГц, розширені функції аналізу, можливості біннінгу та розширене постійне зміщення, забезпечуючи максимальну універсальність та швидкість вимірювання.
Основні характеристики
- Діапазон частот від постійного струму до 10 МГц (попередньо налаштоване розширення)
- Базова точність ±0.05% для вимірювання імпедансу
- Базова точність ±0.03° для вимірювання фази
- Розширена напруга постійного зміщення до 40 В
- Розширені функції аналізу для комплексного тестування
- Опція біннінгу для автоматизованого сортування та тестування
- Функція логування даних із швидкістю до 10 зразків за секунду
- Кілька часів вимірювання: швидке (≤15мс), середнє (≤100мс), повільне (≤500мс)
- Виборче вихідне імпеданс 100Ω або 10Ω
Застосування
- Швидке виробниче тестування з автоматизованим сортуванням та біннінгом
- Розширена характеризація матеріалів у широкому діапазоні частот
- Валідація компонентів та контроль якості у виробництві
- Дослідницькі додатки, що вимагають комплексного аналізу імпедансу
Характеристики
| Selectable Frequency Range | All LCX models measure under DC conditions. The AC range already begins at 4Hz. The upper frequency limit on the LCX100 is 300kHz. In its base configuration, the LCX200 is designed for a maximum frequency of 500kHz; this frequency limit can, however, be extended to 1MHz or 10MHz. This means that the ideal instrument is available for any given application and budget. |
| Fast, Accurate and Versatile | Both LCX models combine high measurement speed, accuracy and versatile measurement capabilities. This makes them ideal for standard measurements in development, for material analysis in research as well as for fast production testing. With their broad measurement ranges, they also cover applications with extremely low and extremely high impedances. Three measurement times are available: Fast: ≤ 15ms Medium: ≤ 100ms Slow: ≤ 500ms The basic accuracy for impedance measurements is ±0.05%. and for phase measurements ±0.03° |
| Test Signals for all Requirements | Test signals can be generated from 100mV to 10V and deliver a current of up to 200mA. The instruments have a selectable output impedance of 100Ω or 10Ω. The actual current flow and the voltage applied and measured using the monitor function. |
| DC Bias | In many applications an adjustable DC bias is needed to measure C and L components at different operation points. The LCX100 and LCX200 generate a DC bias voltage of up to 10V. As an option, it is also possible to set a DC bias current (up to 200mA). DC bias voltages of up to 40V can be applied at an external connection on the rear panel (LCX-K108 option) using a standard DC power supply for example an NGA. |
| Data Logging Function | Th LCX LCR meters provide a fast logging function for recording all measured values. The data can be saved on an external USB flash drive or transferred to an external PC via USB or LAN. With a data rate of up to 10 sample/s, the measured values are available every 100ms. |
| Test Signal Frequency | DC, 4 Hz to 300 kHzDC, 4 Hz to 10 MHz (option) |
| Test Signal Voltage | 100 mV to 10 V< 1 MHz: 100 mV to 10 V > 1 MHz: 100 mV to 2 V |
| DC bias Voltage (internal) | 0 V to +10 V0 V to +10 V |
| DC bias Current (internal) | 0 mA to 200 mA0 mA to 200 mA |
| External DC bias Voltage, Input | 0 V to +40 V0 V to +40 V |
| Source Impedance | 100 Ω, 10 Ω100 Ω, 10 Ω |
| Measurement Range | 100 mΩ to 100 MΩ100 mΩ to 100 MΩ |
| Basic Accuracy for Impedance Measurements | 0.05 %0.05 % |
| LCX200 | 3629.8856.03Cp, Cs, Lp, Ls, D, Q, G, Rp, Rs, Rdc, R, X, Z, Y, Θd, Θr, B, M, N DC, 4 Hz to 500 kHz (1 MHz or 10 MHz optional) ≤ 1 MHz: 100 mV to 10 V ≤ 5 MHz: 100 mV to 2 V > 5 MHz: 100 mV to 1 V ≤ 1 MHz: 1 mA to 100 mA > 1 MHz to ≤ 5 MHz: 1 mA to 20 mA > 5 MHz: 1 mA to 10 mA 0 V - 10 V |
| LCX200 | 3629.8856.03LCR meter, 500 kHz |
