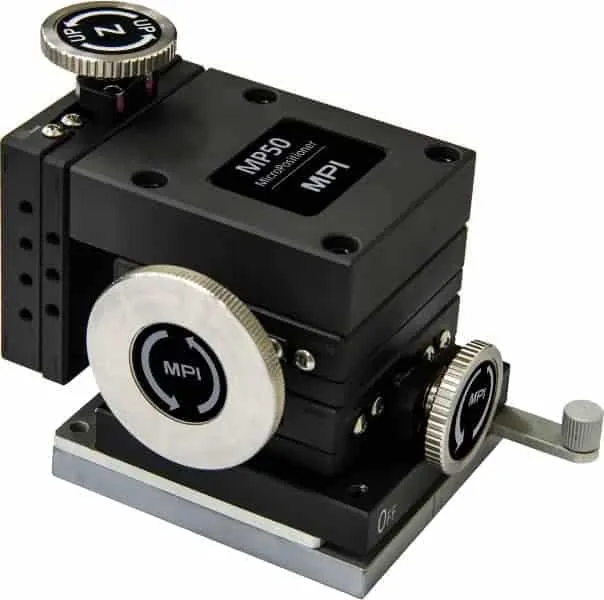

MPI MP50R Micropositioner
MPI MP50R мікропозиціонер
MPI MP50R is a precision micropositioner with <2µm feature resolution, 13mm travel range, and Kelvin contact capability for accurate IC testing.
Деталі продукту
| Модель | MP50R |
| Виробник | MPI |
| Категорія | LCR & Impedance Analyzers |
| Наявність | На замовлення |
Опис
Огляд
MPI MP50R — це мікропозиціонер прецизійного класу, розроблений для максимальної точності в застосуваннях напівпровідникового та RF вимірювання. Позначений як «The Kelvin One», він має конфігурацію для правої руки та забезпечує розділення на суб-2 мікрометри по всьому діапазону переміщення. MP50R використовує конструкцію з повністю вуглецевої сталі для стабільного контакту протягом тривалого часу та вищої точності позиціонування.
Цей мікропозиціонер розроблений для універсальної сумісності інтерфейсу зі всіма руками зонда, що дозволяє легко адаптуватися під конкретне застосування. Його ергономічна операція та міцна магнітна база забезпечують точне розміщення зонда для висококваліфікованого електричного контакту, що дає виняткові результати вимірювання в застосуваннях IV/CV, ультранизьких струмів та зондування внутрішніх вузлів.
Основні характеристики
- Розділення функцій: <2 мкм
- Діапазон переміщення (X/Y/Z): 13 / 13 / 13 мм
- Розділення гвинта (X/Y/Z): 250 / 250 / 250 мкм або 500 / 500 / 500 мкм
- Розмір базової платформи: 50 мм
- Розмір установки: 86 x 60 мм
- Кріплення: Магнітне
- Версія: Доступні конфігурації для правої та лівої руки
- Конструкція з повністю вуглецевої сталі для стабільності та точності
- Універсальна сумісність інтерфейсу з рукою зонда
Застосування
- Екстремально точне коаксіальне зондування IV/CV
- Вимірювання ультранизького струму тріаксіальне
- Зондування внутрішніх вузлів напівпровідникових пристроїв
- Тестування напівпровідників з високою якістю контакту
Характеристики
| Feature Resolution | < 4 µm< 3 µm< 2 µm |
| Mounting | MagneticMagneticMagnetic |
| Base Stage Size | 25 mm40 mm50 mm |
| Footprint | 55 mm x 40 mm65 x 40 mm86 x 60 mm |
| Versions | Right or LeftUnidirectionalRight and Left |
| Application | IV/CV coaxial Ultra-low current triaxial measurements Accurate IV/CV coaxial Ultra-low current triaxial and RF measurements Extreme accurate IV/CV coaxial Ultra-low current triaxial measurements Internal node probing |
| Feature Resolution | < 2 µm< 2 µm< 1 µm< 2 µm |
| Mounting | MagneticMagneticMagneticBolt-down |
| Base Stage Size | 60 mm60 mm60 mm60 mm |
| Footprint | 89 x 60 mm89 x 60 mm89 x 60 mm160 x 149 mm |
| Versions | Right and LeftRight and LeftRight and LeftUp to four E / W / N / S, Depends on system and arm configuration |
| Application | Accurate and stable RF measurementsAccurate and stable RF measurementsAccurate and stable RF measurementsAccurate and stable RF measurements |
| Feature Resolution | < 2 µm< 2 µm< 2 µm |
| Mounting | Bolt-downBolt-downBolt-down |
| Base Stage Size | 80 mm80 mm80 mm |
| Footprint | 100 x 80 mm216 x 193 mm100 x 80 mm |
| Versions | Right and LeftE/W or R/L Depends on system and arm confi- guration Right and Left |
| Application | Accurate and stable RF measurements Broadband and mmW measurements Accurate and stable broadband and mmW measurementsAccurate and stable RF, broadband and mmW measurements. Ideal for multi-line TRL calibration |
| Feature Resolution | < 2 µm< 2 µm |
| Mounting | Bolt-downBolt-down |
| Mounting Platform | 505 x 300 mm, M6 screw holes in 25 mm pitch 480 x 300 mm M6 screw holes in 25 mm pitch |
| Versions | Right and LeftRight and Left |
| Application | Accurate noise figure and load pull measurementsVector load pull with tuners and direct mounted RF probes |
