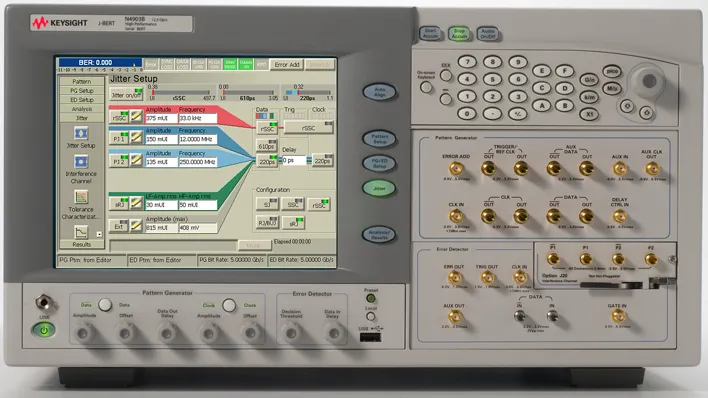

Keysight N4903B J-BERT
Keysight N4903B J-BERT
Запитати ціну
Keysight N4903B J-BERT provides high-performance serial bit error rate testing up to 12.5 Gb/s with comprehensive jitter tolerance and compliance testing for serial I/O standards.
Деталі продукту
| Модель | N4903B |
| Виробник | Keysight |
| Категорія | LCR & Impedance Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight N4903B J-BERT — це високопродуктивний тестер частоти помилок у серійних портах, розроблений для команд R&D та валідації, які характеризують пристрої з портами I/O від 150 Мб/с до 12,5 Гб/с, або до 14,2 Гб/с з розширеними опціями. Він забезпечує найбільш повне тестування допустимої джитеру для дизайну вбудованих і forward-clocked приймачів, дозволяючи інженерам валідувати відповідність стандартам промислових серійних шин.
Основні характеристики
- Data rates від 150 Мб/с до 7 Гб/с, 12,5 Гб/с або 14,2 Гб/с (з опціями)
- Калібрований джитер-вприск: RJ, RJ-LF, RJ-HF, PJ1, PJ2, SJ, BUJ, ISI, синусоїдальна інтерференція, трикутна та SSC
- Вбудоване відновлення синхросигналу з настроюваною смугою пропускання
- Half-rate clocking з регульованим коефіцієнтом заповнення для forward-clocked пристроїв
- Комплексні вимірювання: BER, BERT Scan, TJ з RJ/DJ розділенням, діаграма ока, маска ока, контур BER, автоматизовано тестування допустимої джитеру, захоплення шаблону, FER, SER
- Два регульовані вихідні сигнали з незалежним PRBS та шаблоном з 120-блоковим послідовником шаблонів
Застосування
- PCI Express тестування та валідація
- Serial-ATA (SATA/SAS) характеризація приймача
- DisplayPort та USB SuperSpeed відповідність
- Fibre Channel та 10 GbE/XAUI валідація
- Тестування шин пам'яті (fully buffered DIMM)
- Backplane та CEI стандарти
Характеристики
| Data Rate Range | 150 Mb/s to 7 Gb/s, 12.5 Gb/s, or 14.2 Gb/s |
| Jitter Injection | RJ, RJ-LF, RJ-HF, PJ1, PJ2, SJ, BUJ, ISI, sinusoidal, triangular, SSC |
| Calibrated Jitter | >0.5 UI |
| Data Outputs | Two adjustable outputs with independent PRBS and pattern |
| Pattern Sequencer | 120-block pattern sequencer |
| Measurements | BER, BERT Scan, TJ, eye diagram, eye mask, BER contour, automated jitter tolerance, FER, SER |
