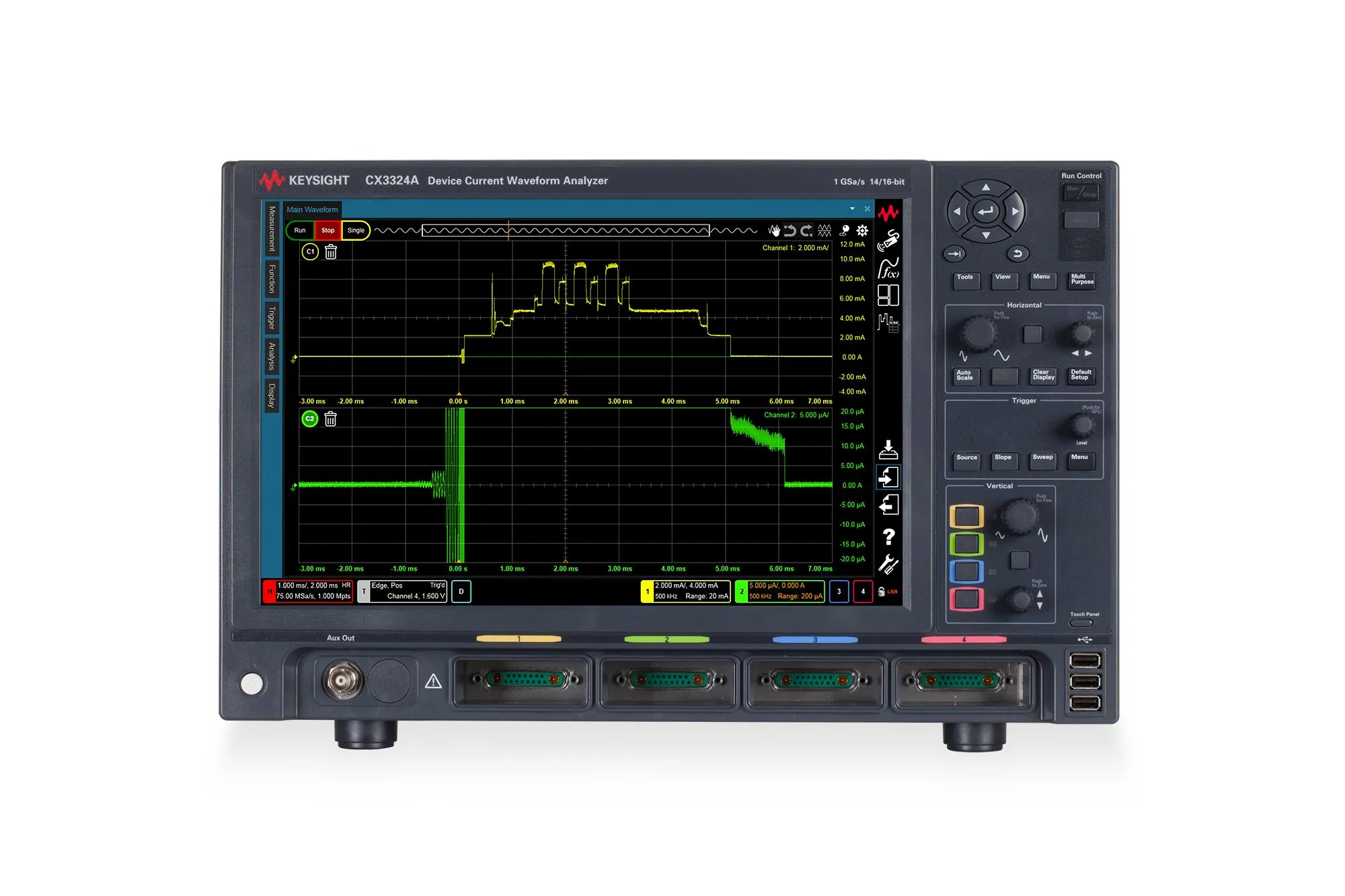

Keysight CX3324A 4-Channel Waveform Analyzer

Огляд

CX3324A — це 4-канальна платформа аквізиції та аналізу даних, розроблена для інженерів і дослідників, які потребують одночасних вимірювань форми хвилі струму на кількох каналах. З опціями вибіркової пропускної здатності та глибини пам'яті, вона забезпечує гнучке масштабування продуктивності для різноманітних вимог вимірювання, від аналізу потужності до характеристики пристрою з датчиками струму та пасивними інтерфейсами зондування.

Основні характеристики

• 4 аналогові канали для датчиків струму та пасивних інтерфейсів зондування
• Вибіркова пропускна здатність: 50 MHz, 100 MHz або 200 MHz
• Вибіркова глибина пам'яті: 16 Mpts, 64 Mpts або 256 Mpts на канал
• Максимальна пропускна здатність 200 MHz та частота дискретизації 1 GSa/s
• 14-біт або 16-біт динамічний діапазон
• Статистичний аналіз: вимірювання гістограми та CCDF

Застосування

• Багатоканальне вимірювання та аналіз потужності
• Аквізиція форми хвилі струму для характеристики пристрою
• Тестування та валідація силової електроніки
• Статистичний аналіз поведінки струму та аномалій
