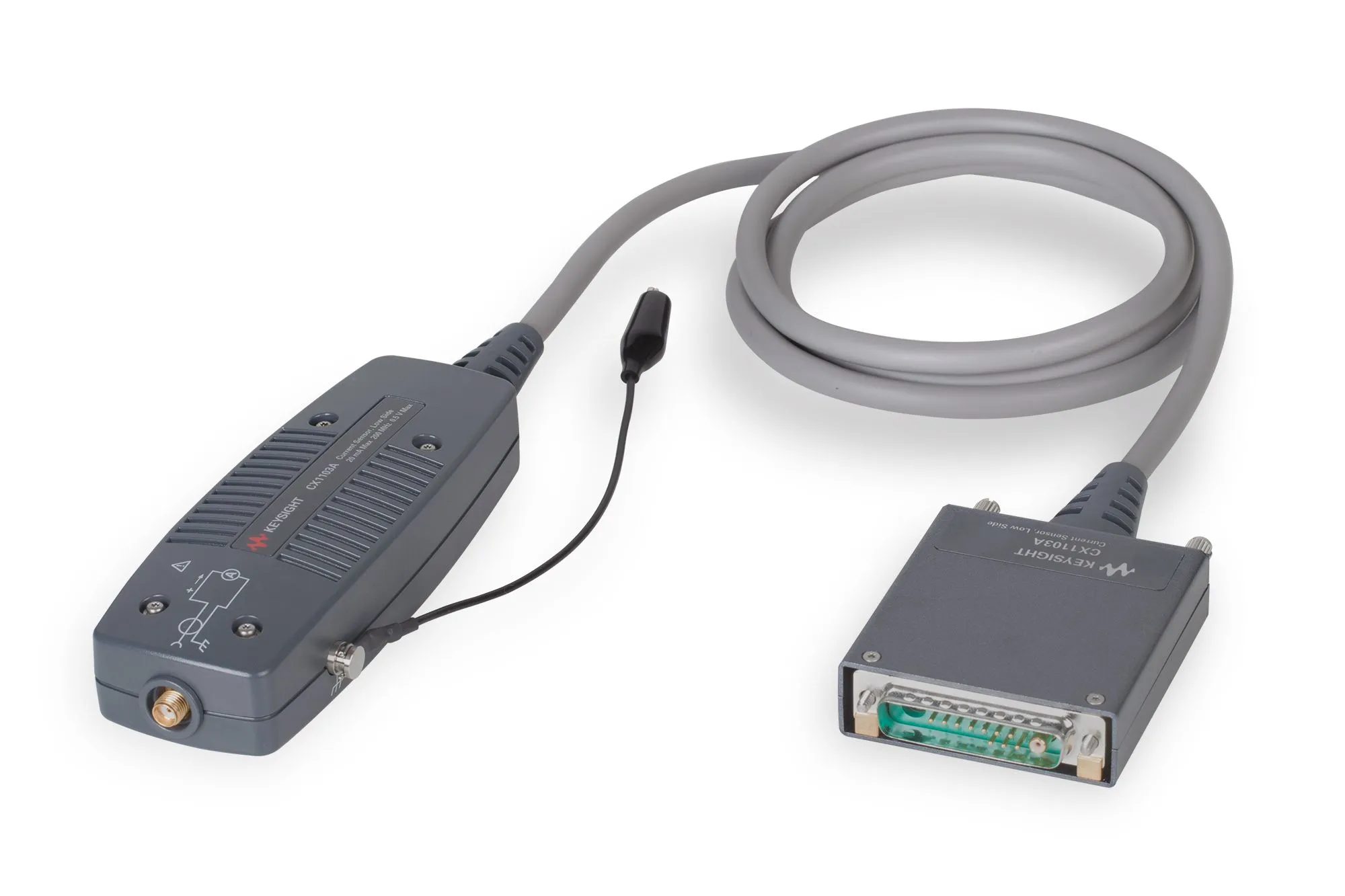

Keysight CX1103A Low-Side Current Sensor
Keysight CX1103A низькобічний датчик струму
Keysight CX1103A is a low-side current sensor with 200 MHz bandwidth, measuring dynamic currents from 100 pA to 20 mA with low burden voltage.
Деталі продукту
| Модель | CX1103A |
| Виробник | Keysight |
| Категорія | LCR & Impedance Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight CX1103A — спеціалізований низькобічний датчик струму для серії CX3300 із найширшою пропускною здатністю у автономному режимі серії 200 МГц. Він вимірює динамічні струми від 100 пікоампер до 20 мілісампер, використовуючи технологію трансімпедансу, керовану зміщенням. Зовнішній провідник датчика підключається до загального проводу схеми для вимірювань низької сторони, дозволяючи вимірювати невеликі хвильові форми, накладені на відносно великі струми змісту постійного струму з мінімальним навантажувальним напруженням.
Основні характеристики
- Низькобічне широкосмугове вимірювання хвильової форми струму через роз'єм SMA
- Найширша пропускна здатність серії: 200 МГц
- Вимірювання динамічного струму: 100 пА до 20 мА
- Низька напруга навантаження з низьким вхідним опором: 4 Ω типово або 50 Ω типово
- Технологія трансімпедансу, керована зміщенням
- Вимірювання змінного сигналу на великих струмах постійного зміщення
Застосування
- Швидкозахоплення сигналів струму в схемах управління живленням
- Вимірювання низькорівневого змінного струму на струмах постійного зміщення
- Аналіз сигналів широкої смуги пропускання в RF та комутаційних застосуваннях
- Точне профілювання струму чутливих схем
Характеристики
| High Frequency (range) | 100MHz <= 1GHz |
