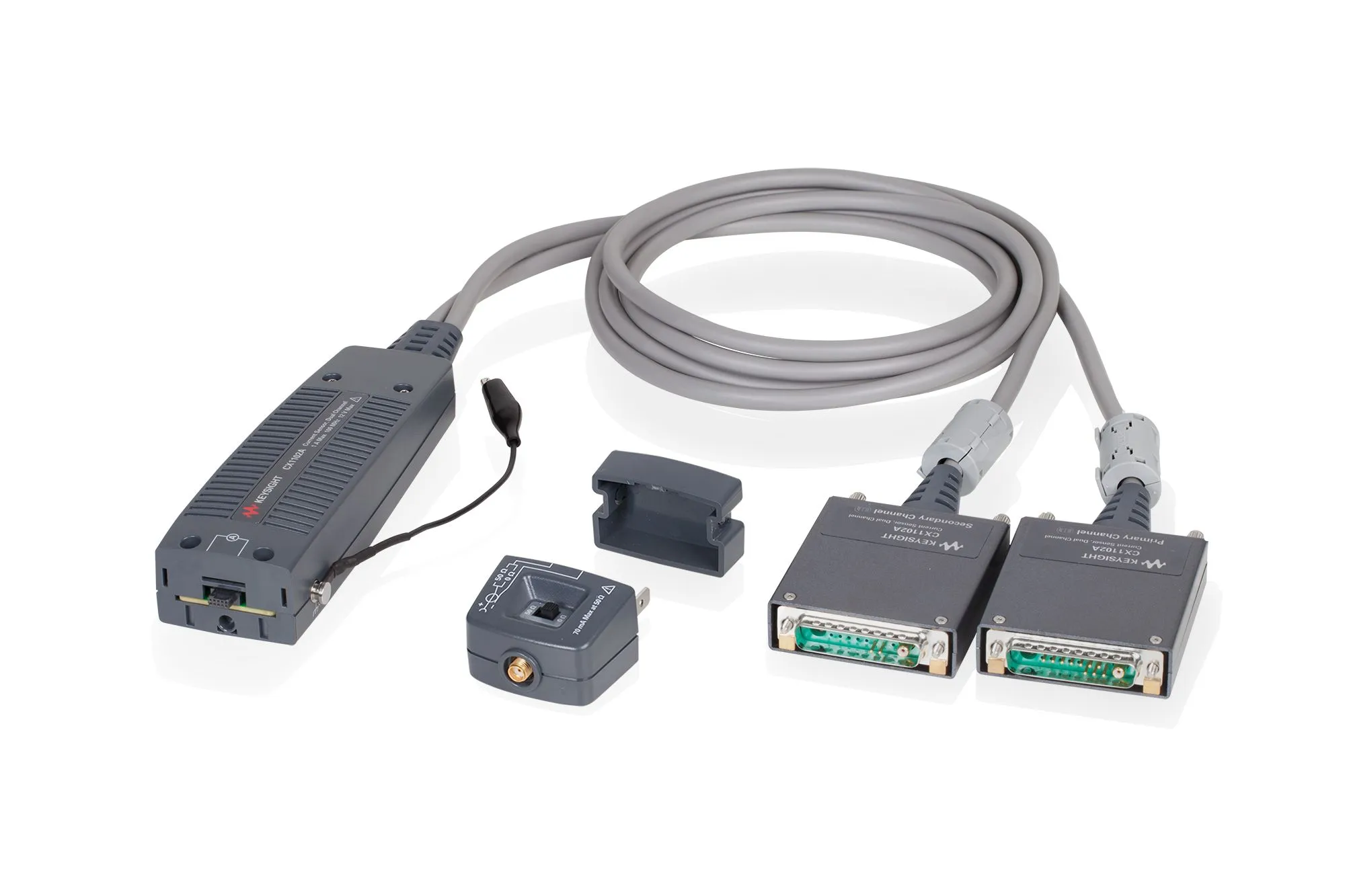

Keysight CX1102A Dual Channel Current Sensor
Keysight CX1102A двоканальний датчик струму
Keysight CX1102A is a dual-channel current sensor with 40 nA to 1 A range, 100 MHz bandwidth, and ±12 V common mode voltage range.
Деталі продукту
| Модель | CX1102A |
| Виробник | Keysight |
| Категорія | LCR & Impedance Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight CX1102A — двоканальний датчик струму, призначений для аналізатора хвильної форми пристрою CX3300. Він забезпечує одночасне вимірювання на двох незалежних каналах із синхронізованою роботою та 100-кратною різницею діапазону між первинним і вторинним каналами. Датчик вимірює струми від 40 наноампер до 1 ампера з пропускною здатністю 100 МГц та діапазоном синфазної напруги ±12 В, підтримуючи вимірювання хвильових форм струму з широким динамічним діапазоном, типовим для пристроїв бездротового зв'язку малої потужності та мікроконтролерів.
Основні характеристики
- Синхронізоване вимірювання з двома каналами
- Вимірює динамічний діапазон понад 100 дБ
- Вимірювання хвильової форми струму від 40 нА до 1 А
- Максимальна пропускна здатність: 100 МГц
- Діапазон синфазної напруги: ±12 В
- Низький вхідний опір: 410 мΩ типово або 50 Ω типово
- Технологія вимірювання зі придушенням широкосмугових перешкод
Застосування
- Профілювання струму пристроїв бездротового зв'язку малої потужності під час режимів сну та активності
- Аналіз споживання енергії мікроконтролера з широким динамічним діапазоном
- Оцінка схем, живлених батареями
- Тестування силової електроніки з різними рівнями струму
Комплектація
- Голівка датчика коаксіального припинення CX1203A
- З'єднувальні кабелі
Характеристики
| High Frequency (range) | 10MHz <= 100MHz |
