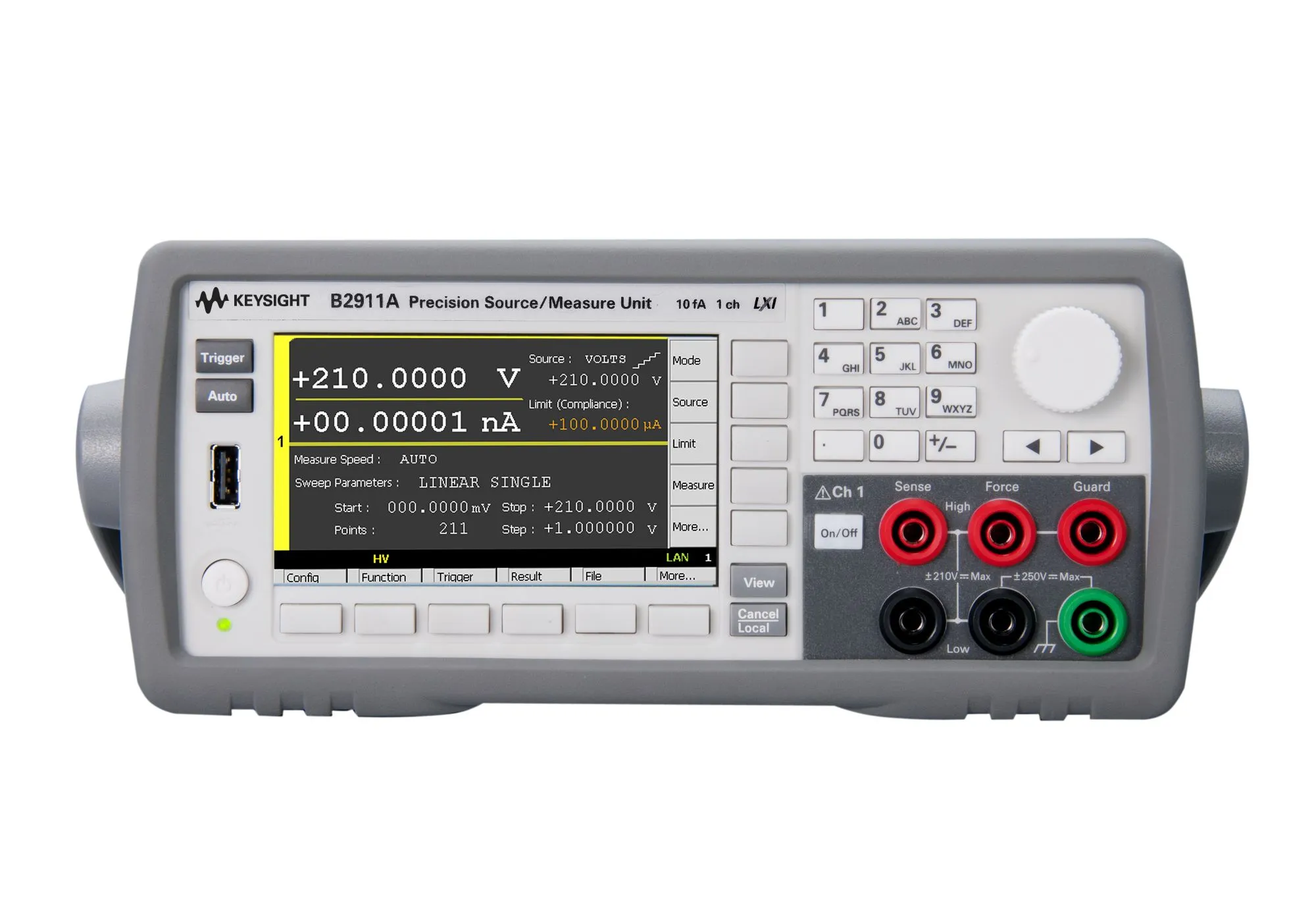

Keysight B2911A Source Measure Unit

Огляд

Keysight B2911A — компактний одноканальний прецизійний блок джерела/вимірювання, розроблений для універсальних завдань вимірювання IV, які вимагають високої точності та розширення. Забезпечує широкий діапазон вихідних даних ±210 В, ±3 А постійного струму та ±10.5 А імпульсної можливості з розширенням вимірювання до 10 фА для струму та 100 нВ для напруги. Інтегровані 4-квадрантні можливості генерування та вимірювання дозволяють точну електричну характеризацію різноманітних пристроїв без необхідності кількох приладів або складних настройок.

Одиниця має інтуїтивний 4.3-дюймовий кольоровий LCD дисплей з графічним та числовим режимами перегляду, що дозволяє швидку настройку та візуалізацію даних прямо з передньої панелі. Вбудована генерація довільної форми хвилі та можливості оцифрування з інтервалами 10 мікросекунд забезпечують значну гнучкість для динамічної електричної характеризації. Опції керування кількома програмами та підтримка команд SCPI дозволяють безперешкодну інтеграцію в автоматизовані середовища тестування та підтримку сумісності традиційних команд SMU.

Основні характеристики

• Одноканальна конфігурація з 4-квадрантним генеруванням та вимірюванням
• Максимум 210 В вихідного сигналу, 3 А постійного струму / 10.5 А імпульсного струму
• 10 фА/100 нВ джерело та розширення вимірювання
• Інтегровані 4-квадрантні можливості напруги та струму
• 4.3-дюймовий кольоровий LCD дисплей з графічним та числовим режимами
• Генерація довільної форми хвилі та оцифрування з інтервалами 10 мікросекунд
• Вимірювання високої пропускної спроможності з підтримкою команд SCPI
• USB, LAN, GPIB та цифровий ввід-вивід для гнучкої інтеграції

Застосування

• Характеризація оптичних пристроїв (лазерні діоди, фотодіоди)
• Тестування органічних пристроїв (OLED)
• Характеризація фотоелектричних елементів
• Тестування матеріалів нанотехнології
• Тестування пристроїв управління потужністю (LDO, регулятори)
• Характеризація напівпровідникових пристроїв (FET, транзистори, діоди)
• Тестування компонентів та дослідницько-розробницькі застосування
