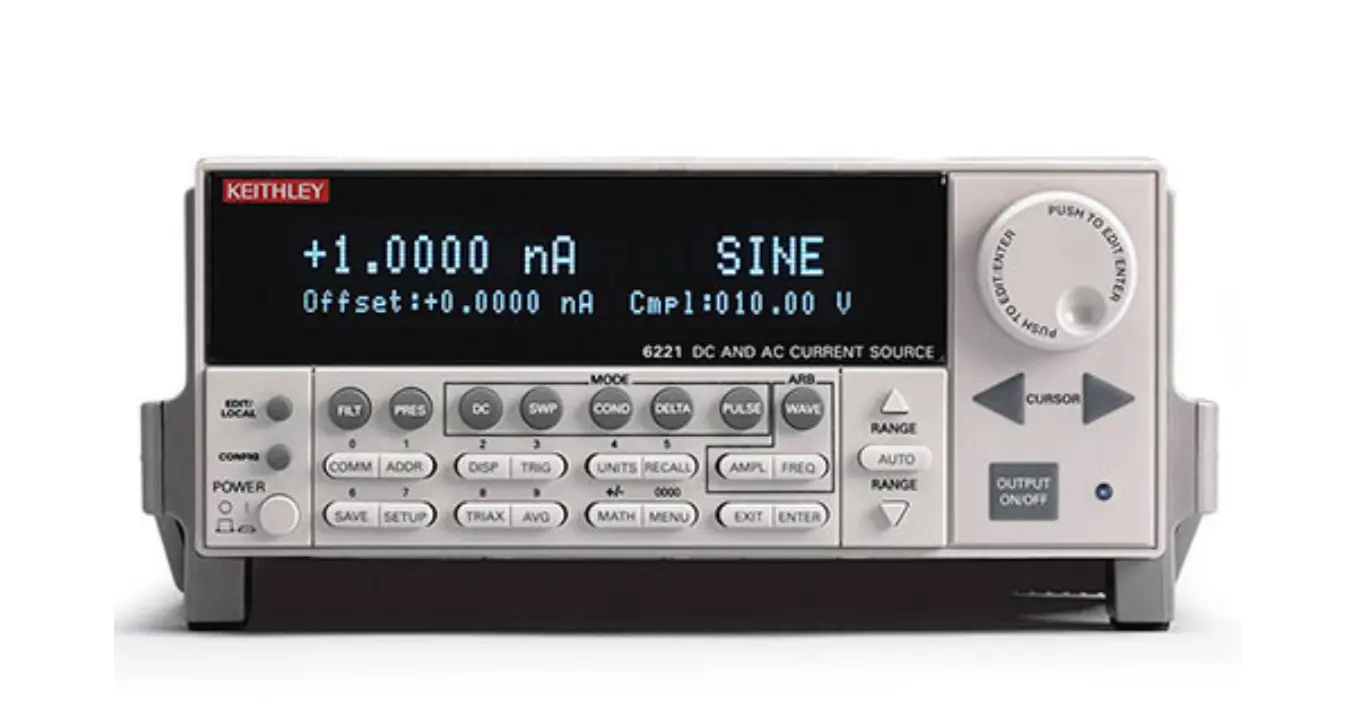

Keithley 6221-2182A джерело змінного та постійного струму з нановольтметром
Keithley 6221-2182A AC and DC Current Source with Nanovoltmeter
Keithley 6221-2182A complete Delta Mode system combining precision current source and nanovoltmeter for resistance, conductance, and pulsed I-V measurements.
Деталі продукту
| Модель | 6221-2182A |
| Виробник | Keithley |
| Категорія | LCR-метри та аналізатори імпедансу |
| Наявність | На замовлення |
Опис
Огляд
Коли з'єднані разом, нановольтметр Model 2182A та джерело синусоїдного та постійного струму Model 6221 можуть працювати як один інструмент. Ця повна система для дельта-режиму ідеальна для вимірювання опору, імпульсних вимірювань вольт-ампер та вимірювання диференційної провідності, забезпечуючи значні переваги порівняно з іншими рішеннями. Комбінація добре підходить для нанотехнологічних застосувань, оскільки може вимірювати опір без розсіювання значної потужності в тестованому пристрої.
Model 6221 джерело синусоїдного та постійного струму
- Джерелення та поглинання (програмоване навантаження) від 100fA до 100mA
- Висока вихідна імпеданс забезпечує стійке джерелення струму до змінних навантажень
- Джерелення AC струму від 2pA до 100mA для AC характеризації
- Частота оновлення вихідного сигналу 10MHz генерує гладкі синусоїди до 100kHz
- Пам'ять на 65,000 точок дозволяє виконувати комплексні розгортки тестового струму
- Переналагоджуваний триаксіальний вихід спрощує вимоги до захисту
- Режим емуляції Model 220 виключає необхідність перепрограмування існуючих додатків
- Вбудований інтерфейс Ethernet для дистанційного управління
Model 2182A нановольтметр
- Дозвіл 1 nV на діапазоні 10.000000 mV
- Шум 40-50nV пік-пік при часі відклику 60ms
- Синхронізація до мережі забезпечує 110dB NMRR та мінімізує ефекти AC синфазного струму
- Подвійні канали для вимірювання напруги, температури або коефіцієнтів опору
- Лінеаризація термопари з 8 типами та компенсація холодного з'єднання
- Інтерфейси GPIB та RS-232
Застосування
- Вимірювання опору від 10nΩ до 100MΩ
- Вимірювання диференційної провідності
- Імпульсна характеризація вольт-ампер з мінімальним розсіюванням потужності
- Вимірювання надвисокого опору в нанофільмах та надпровідниках
- Дельта-режим з розворотом струму для точних вимірювань
- Характеризація чутливих пристроїв у нанотехнології
Комплектація
- Низькошумовий кабель введення з триаксіальним виходом до алігаторних затискачів
- Кабель синхронізації для підключення 6221/2182A
- Кабель кросовер Ethernet
- Кабель зв'язку
- Роз'єм блокування безпеки
- Посібник з інструкціями та посібник для початку роботи
Характеристики
| High Frequency (range) | 100kHz <= 1MHz |
Запит ціни
