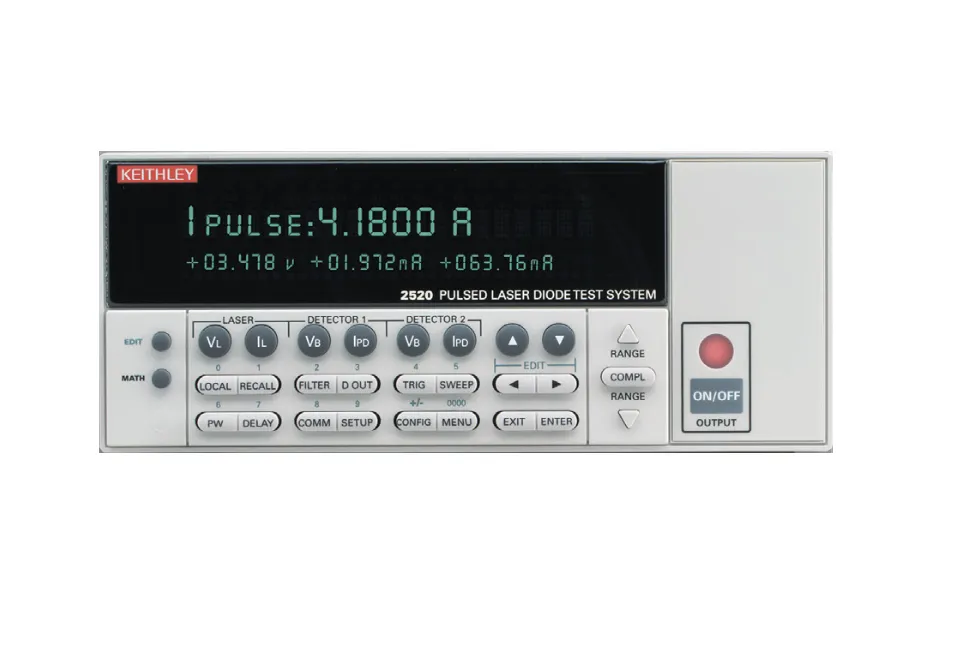

Keithley 2520 Pulsed Laser Diode Test System

Огляд

Keithley 2520 Система тестування імпульсних лазерних діодів — це інтегрована, синхронізована система, розроблена для тестування лазерних діодів на ранніх етапах виробництва, до упаковки або застосування активного температурного контролю. Вона поєднує всі можливості джерела та вимірювання, необхідні для імпульсного та неперервного LIV (світло-струм-напруга) тестування в одному компактному інструменті розміром половини стійки. Тісна синхронізація між джерелом і вимірюванням забезпечує високу точність навіть при тривалості імпульсу всього 500нс, що робить його ідеальним для внутрішньопроцесного виробничого тестування лазерних діодів на рівні кристала або смужки.

Основні характеристики

• Інтегрований розв'язок для імпульсного та неперервного LIV тестування лазерних діодів
• Можливість імпульсу до 5А; можливість постійного струму до 1А
• Програмована тривалість імпульсу від 500нс до 5мс із циклічністю до 4%
• 14-бітна точність вимірювання на трьох каналах вимірювання (VF, передня та задня фотодіоди)
• Синхронізовані канали вимірювання на основі DSP для точного вимірювання інтенсивності світла та напруги
• До 1000-точкового розгортання, збереженого в буферній пам'яті, для усунення трафіку GPIB під час тесту
• Алгоритм вимірювання підвищує співвідношення сигнал/шум імпульсного вимірювання
• Цифрові I/O операції сортування та обробки
• Розгортання може бути програмовано на зупинку при ліміті оптичної потужності
• Інтерфейси IEEE-488 та RS-232

Застосування

• Виробниче тестування лазерних діодів на рівні кристала або смужки
• Контроль якості на ранніх етапах виробництва до упаковки
• Характеристики оптичної потужності та електричні властивості лазерних діодів
• Імпульсне та постійне тестування напівпровідникових оптичних джерел

Комплектація

• Посібник користувача
• Швидка довідка
• Triax кабель (кількість 2)
• BNC 10W коаксіальні кабелі (кількість 4)
