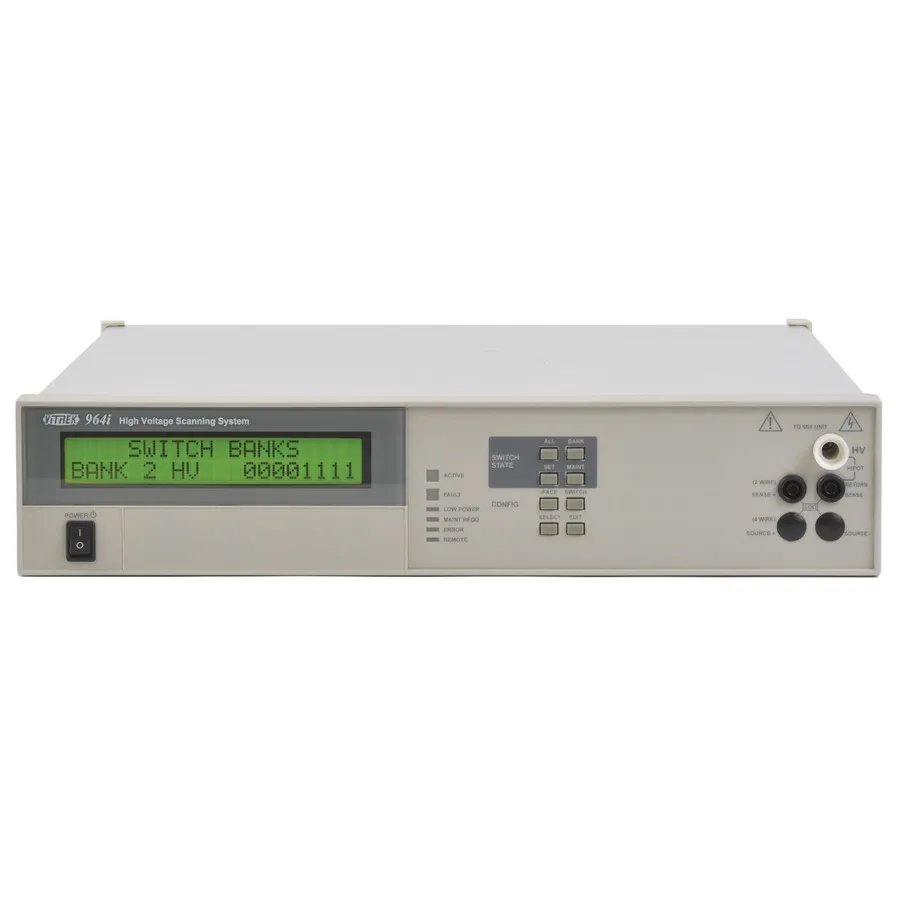

Vitrek 964i-16X2MX HV Switching System

Огляд

Vitrek 964i-16X2MX — це попередньо налаштована система автоматизованої комутації високої напруги з 4 картами HV7-8 (2 білі, 2 чорні) та картою мультиплексера hipot/continuity. Ця конфігурація забезпечує 16 позитивних та 16 негативних вихідних терміналів з розʼємами, підтримуючи повністю автоматизоване тестування високої напруги до 15,000 вольт та 40 ампер. Система включає всі необхідні приладдя: інтерконекторні провідники, кабель заземлення шасі, блок живлення та інтерфейс VICL-2.

Основні характеристики

• Попередньо встановлена конфігурація 16 каналів (16 HV+ та 16 HV− терміналів)
• Включені 4 карти комутації HV7-8 високої напруги
• Карта мультиплексера hipot та continuity для гнучкої маршрутизації
• Рейтинги високої напруги до 3KV, 7KV, 10KV або 15KV
• Рейтинги високого струму до 40 Amps
• Контроль окремого реле для кожної точки тестування
• Стандартний інтерфейс RS232 для прямого управління
• Опціональний інтерфейс GPIB
• Повністю автоматизована придбання даних з ПО QuickTest
• Включені розʼєми для всіх терміналів HV
• CE сертифіковано EN 61010
• Виробляється в США

Комплектація

• Набір інтерконекторних проводів для підключення до Vitrek Tester
• Кабель заземлення шасі
• Кабель інтерфейсу VICL-2
• 16 мужських розʼємів HVC-MW (HV позитивні)
• 16 мужських розʼємів HVC-MB (HV негативні/повернення)
• Зовнішній блок живлення з кабелем живлення
• Посібник користувача
• Сертифікат якості

Застосування

• Тестування високої напруги кабелів та розʼємів
• Багатоточкове тестування плат та SMD компонентів
• Автоматизовані системи hipot тестування в виробництві
• Інтеграція з тестовим пристроєм матричної комутації
