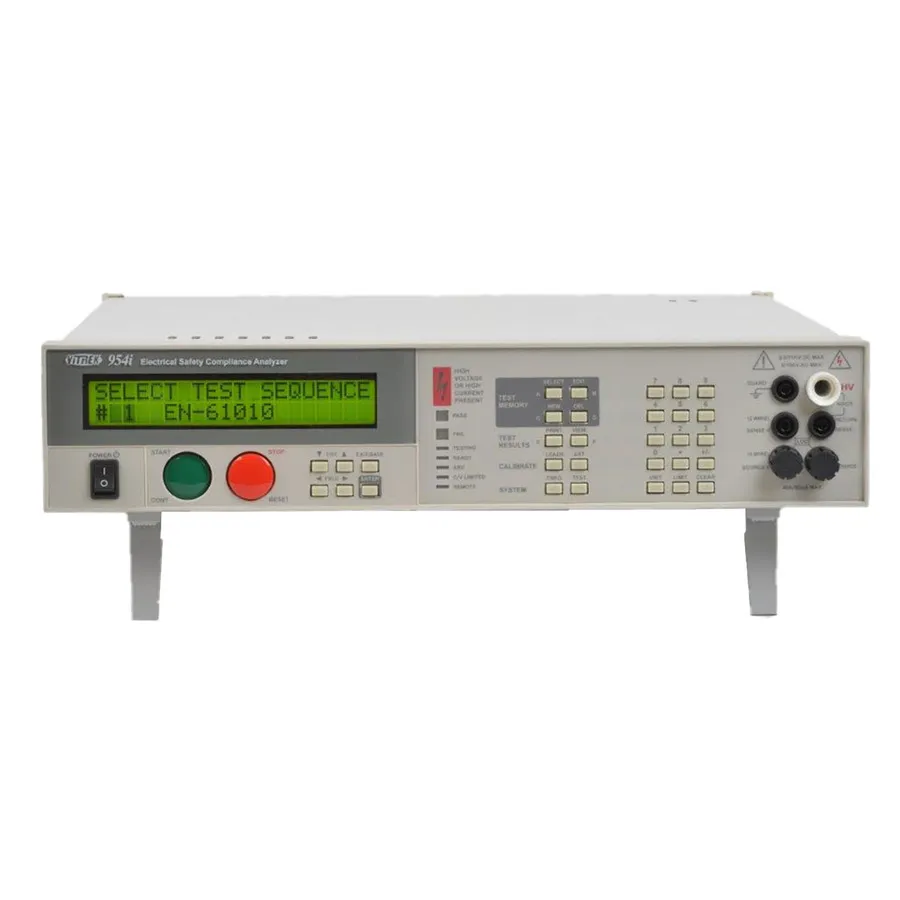

Vitrek 954i Ground Bond Hipot Tester

Огляд

Vitrek 954i — це DSP-заснований аналізатор електричної безпеки, розроблений для високопродуктивного тестування діелектричної міцності та струму витоку. Він пропонує комбіновані можливості гіпо, вимірювання опору ізоляції (IR), контролю заземлення (GB) та опору витоку (LR) в одному компактному приладі. 954i забезпечує вихід 11 kVDC/6 kVAC з дозволом вимірювання пікоампер і є ідеальним для вимогливих застосувань тестування електричної безпеки у багатьох галузях промисловості.

Основні характеристики

• Вихід високої напруги: 11 kVDC і 6 kVAC із вихідним струмом до 50 мА
• Контроль заземлення: можливість 40A RMS із тривалістю тесту від 20мс до 1000+ секунд
• 4-wire мілі-омметр із діапазоном до 100 кОм та розділенням 100 мкОм
• Тестування опору ізоляції з багатомодною підтримкою та змінною напругою тесту (20В до 11 kVDC)
• Вимірювання фазового кута для аналізу резистивного та реактивного струму витоку
• Дозвіл пікоампер для детектування ультра-низького витоку та вимірювання IR у діапазоні тера-ом
• Подвійні мікропроцесори Coldfire з двома DSP для коефіцієнтів наростання до 50 кВ/с та тривалості тесту до 3 мс
• Розширена пам'ять послідовності тестування: до 100 тестів із 100 кроків на тест
• Автоматична компенсація зміщення приладдя та кабелю для конкретного тесту
• Двовимірна детекція дуги з часовими та амплітудними межами
• Багатоінтерфейсна підключеність: Ethernet, RS232, Digital I/O, управління USB-принтером/сканером; опціональний GPIB
• Опціональне керування HV-сканером для багатоточкового тестування (до 256-точкового комутування)
• Функції безпеки оператора: автоматичне вимкнення GFI, блокування помилки безпеки (SFI), детектування безпеки кабелю тесту (TLSS)
• Режими тестування ємності для кращих результатів на навантаженнях із високою ємністю
• 400Hz AC тестування для авіаційних застосувань
• Розширена трирічна гарантія із щорічною калібруванням на заводі

Застосування

• Тестування відповідності електричної безпеки (стандарти IEC, UL, CSA)
• Тестування компонентів та вузлів високої напруги
• Валідація безпеки сонячних панелей та фотоелектричних систем
• Тестування авіаційних компонентів із підтримкою 400Hz AC
• Багатоточкове виробничо-конвеєрне тестування з опціональним сканером
• Дослідження та розробка електричних пристроїв
