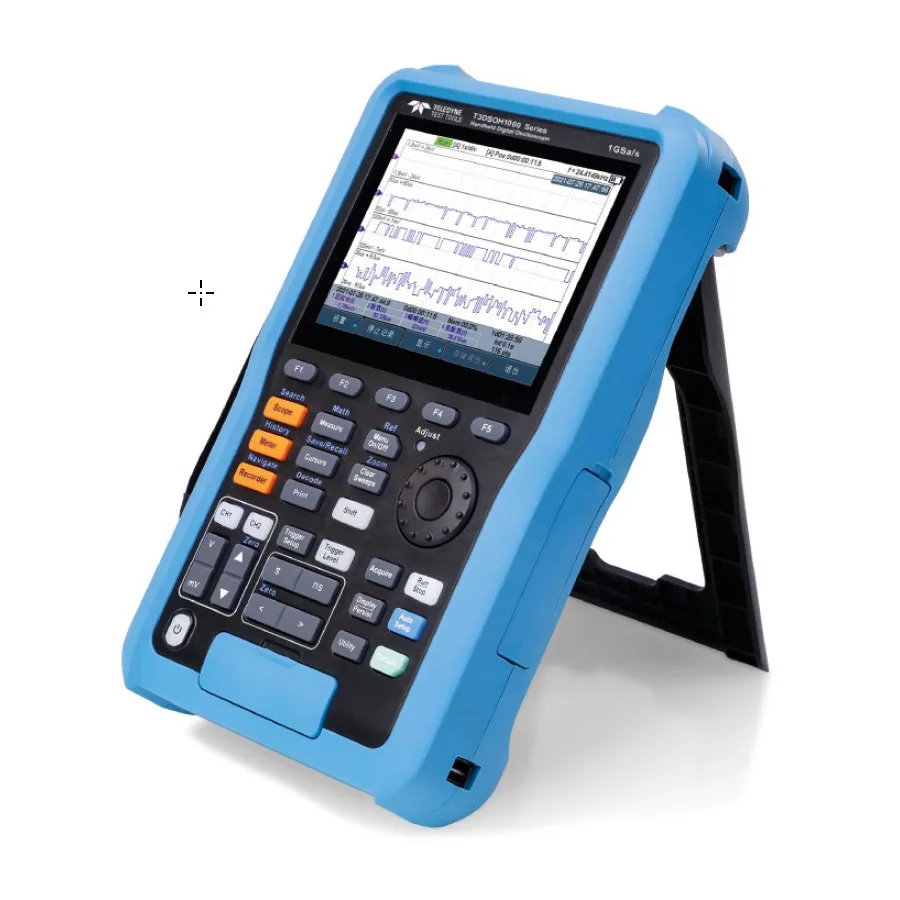

Teledyne LeCroy T3DSOH1202 Handheld Oscilloscope

Огляд

T3DSOH1202 — портативний 2-канальний осцилоскоп, розроблений для універсальних вимірювань під час виїзних робіт. Він поєднує функції осцилоскопа, реєстратора форм сигналу та мультиметра в легкому портативному пристрої вагою 1,7 кг з живленням від акумулятора, що робить його ідеальним для техніків та інженерів у сфері автомобілебудування, досліджень та розробок, а також промислового обслуговування.

Основні характеристики

• Смуга пропускання 200 MHz з максимальною частотою дискретизації 1 GSa/s
• Двоканальна конфігурація входу
• Пам'ять вибірки до 12 Мpts
• Частота захоплення форм сигналу до 100 000 форм/с
• Вертикальний діапазон від 2 мВ/дел до 100 В/дел
• Режим послідовного захоплення (до 80 000 сегментів)
• Реєстрація історії форм сигналу до 80 000 кадрів
• 38 автоматичних параметрів вимірювання
• 256-рівневе градування інтенсивності та режими температурного кольору дисплея
• Інтелектуальний тригер: Edge, Slope, Pulse Width, Window, Runt, Interval, Timeout, Pattern
• Тригер та декодування послідовної шини для протоколів IIC, SPI, UART, CAN і LIN
• Підтримка Video trigger та HDTV
• Дисплей TFT-LCD 5,6 дюйма (640 x 480, 24-бітний колір)
• Корпус IP51 з захистом від пилу та бризок
• Вбудований мультиметр з роздільною здатністю 6 000 відліків та рейтингом CAT II/III
• Інтерфейси USB host і device із підтримкою SCPI дистанційного керування

Застосування

• Виїзне тестування та усунення несправностей
• Діагностика електричних систем автомобілів
• Дослідження та розробки
• Промислове обслуговування та ремонт

Комплектація

• 2 щупи для осцилоскопа
• USB кабель
• Дроти для мультиметра
• Адаптер живлення та акумулятор
• SCD600MA адаптер вимірювання струму
• SCD10A адаптер вимірювання струму
• Сумка для переноски
• Посібник швидкого старту та сертифікаційні документи
