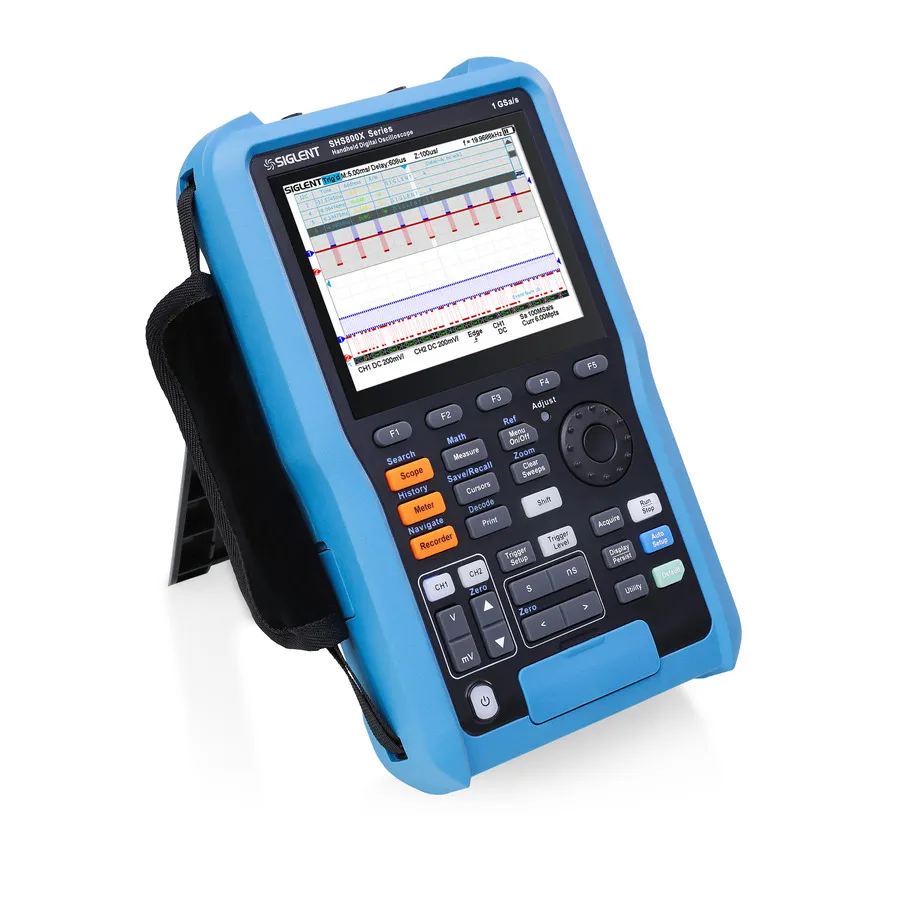

Siglent SHS820X Handheld Oscilloscope

Огляд

Siglent SHS820X — портативний осцилограф, розроблений для польових вимірювань, обслуговування та лабораторного тестування. З пропускною здатністю 200 МГц, 2 аналоговими вхідними каналами та вбудованим цифровим мультиметром на 6000 відліків, він забезпечує комплексні вимірювальні можливості у портативному корпусі з ступенем захисту IP51. Пристрій поєднує осцилограф, мультиметр та логування даних в одному приладі, придатному для електричних, електронних та промислових застосувань.

Основні характеристики

• Пропускна здатність 200 МГц з 2 вхідними каналами
• Частота дискретизації 1 ГГц/с (один канал), 500 МГц/с на канал (режим двох каналів)
• Глибина пам'яті 12 Мбіт з сегментованою вибіркою до 80 000 сегментів
• Технологія Super Phosphor Oscilloscope (SPO): частота захоплення сигналу до 400 000 кадрів/с
• FFT на 1 млн точок з аналізом частотної області та підтримкою маркерів
• Вбудований цифровий мультиметр на 6000 відліків з істинними RMS вимірюваннями AC
• 38 автоматичних параметрів вимірювання зі статистикою, масштабуванням та функціями затвору
• Кілька режимів розумного тригера: Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern
• Тригер послідовної шини та декодування для протоколів IIC, SPI, UART, CAN та LIN
• Вбудований рекордер зразків (до 25 кГц/с, ємність 22 години) та логер вимірювань (ємність 25 годин)
• Дисплей TFT LCD 5.6 дюйма з розділенням 640 × 480 та 256-рівневим градієнтуванням інтенсивності
• Литій-іонна батарея 6900 мАч: час роботи 5,5 години
• Герметичний корпус IP51 (сертифікований IEC60529)
• Інтерфейси USB Host (ізольовані) та USB Device (Micro USB) з підтримкою дистанційного керування SCPI
• Відповідність UL61010-1, UL61010-2-030, UL61010-2-033

Застосування

• Польові електричні вимірювання та усунення несправностей
• Валідація електронних схем та дизайну
• Аналіз сигналів телекомунікацій
• Обслуговування промислового обладнання та діагностика
• Тестування систем живлення та двигунів
• Діагностика електричних та датчикових систем автомобілів
• Освітня та лабораторна робота
