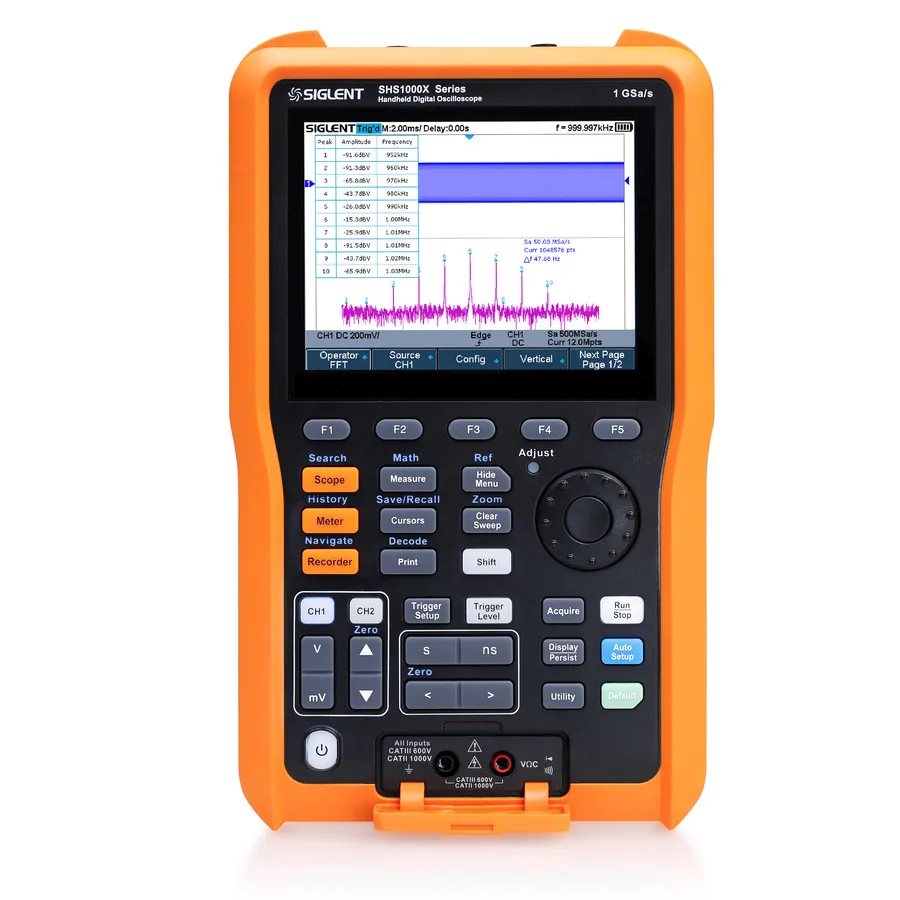

Siglent SHS1102X Handheld Oscilloscope

Огляд

Siglent SHS1102X — це портативний цифровий осцилограф з 100 МГц, розроблений для польового тестування та вимірювань у лабораторіях. Як частина серії SHS1000X, він характеризується повною гальванічною ізоляцією між своїми двома каналами осцилографа, що робить його ідеальним як для лабораторних вимірювань, так і для аналізу плаваючих сигналів. Повна ізоляція зменшує ризик випадкових коротких замикань та забезпечує підвищену безпеку у складних середовищах вимірювання. З його міцною і герметичною конструкцією з рейтингом IP51 та комплексними можливостями вимірювання, SHS1102X розроблений для виживання у суворих польових умовах.

Основні характеристики

• Аналогова смуга пропускання 100 МГц на 2 каналах
• Максимальна частота вибірки 1 ГГа/с (один канал), 500 МГа/с (два канали)
• Глибина пам'яті 12 Мpts на канал
• Повністю ізольовані двочисленні канали осцилографа та мультиметр від землі
• Технологія Siglent SPO (Super Phosphor Oscilloscope) для вірності сигналу
• Частота захоплення хвилеформи: 100 000 хвиль/с (нормальний режим), 400 000 хвиль/с (режим послідовності)
• Інтенсивність в 256 рівнях та режими відображення кольорової температури
• Розширене інтелектуальне спрацьовування: Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern
• Спрацьовування послідовної шини та декодування протоколів для IIC, SPI, UART, CAN, LIN
• Спрацьовування відео для сигналів HDTV
• FFT з 1 Мpts із піками та маркерами
• Діапазон входу напруги: 2 мВ/див до 100 В/див з зміщенням до 400В
• Інтегрований цифровий мультиметр на 6000 відліків (DCV, ACV, DCI, ACI, опір, ємність, діод, неперервність)
• Вимірювання справжніх значень RMS для змінної напруги та струму
• Реєстратори вибірок та значень вимірювання з можливістю логування до 22 годин
• Дисплей TFT LCD 5,6" (розділення 640 × 480)
• Ізольовані порти USB Host та USB Device (Micro USB TMC)
• Підтримка дистанційного керування SCPI
• Рейтинг IP51: герметична конструкція, стійка до пилу та бризкання
• Акумулятор Li-ion, сертифікований UL2054, 6900 мАг: 5,5 годин роботи

Застосування

• Польове усунення несправностей та діагностика електричних систем
• Роботи з обслуговування та ремонту у промислових середовищах
• Тестування та вимірювання цілісності сигналу
• Освітні та навчальні середовища
• Використання сервіс-технічного спеціаліста з плаваючими сигналами та вимогами до ізоляції від високої напруги
