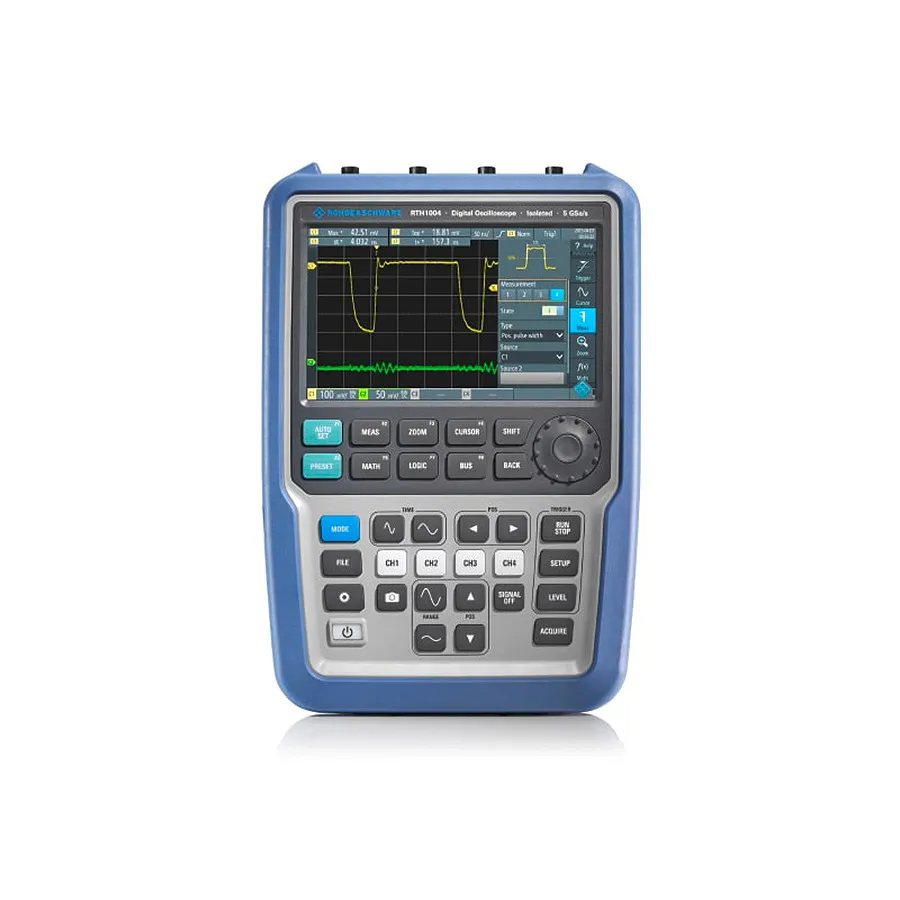

Rohde & Schwarz RTH1014 Handheld Oscilloscope

Огляд

Rohde & Schwarz RTH1014 — це 4-канальний портативний цифровий осцилограф з пропускною спроможністю 100 MHz. Розроблений для пошуку несправностей у полі та налагодження у лабораторії, цей портативний прилад надає професійні можливості вимірювання в міцному, живленому від батареї форм-факторі з ізольованими входовими каналами для безпечної роботи на системах високої напруги.

Основні характеристики

• 4-канальний осцилограф з пропускною спроможністю 100 MHz та частотою дискретизації 5 Gsample/s
• Ізольовані канали з рейтингом CAT IV 600V для безпечного вимірювання високої напруги
• 50,000 форм сигналу на секунду для швидкого аналізу сигналу та виявлення збоїв
• 33 автоматичні функції вимірювання для комплексної характеризації сигналу
• Глибокий зум з пам'яттю 500 ksample
• Чутливість 2 mV/div до 100 V/div з діапазоном зміщення до 300 V
• Опціональний модуль змішаного сигналу для 8-канального аналізу логіки
• Батарейне живлення для тривалої роботи у полі

Застосування

• Пошук несправностей у полі в складних електронних системах
• Розроблення та налагодження вбудованих пристроїв
• Тестування цілісності сигналу та аналіз силової електроніки
• Обслуговування обладнання та введення в експлуатацію

Комплектація

• 500 MHz 10:1 600V CAT IV щуп напруги для кожного входового каналу
• Блок живлення з вилками EU, GB та US
• Li-ion батарея
• М'яка переносна сумка
