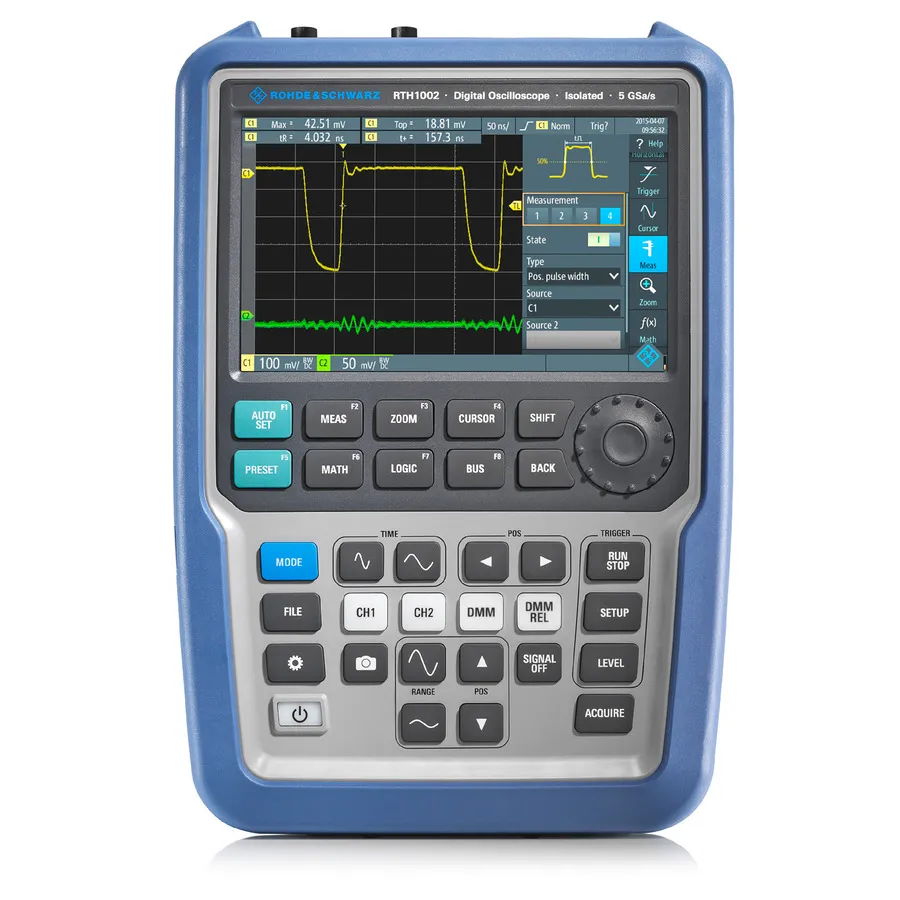

Rohde & Schwarz RTH1002 Handheld Oscilloscope

Огляд

RTH1002 — це 2-канальний портативний осцилограф Rohde & Schwarz, що поєднує характеристики лабораторного приладу з мобільністю та практичністю портативного пристрою, живленого від батареї. З ізольованими входами, сертифіковані CAT IV 600 В, RTH1002 надає можливості лабораторного осцилографа в міцному корпусі, придатному для роботи в польових умовах, та підходить для налагодження вбудованих систем та аналізу складних сигналів у будь-якому середовищі.

Основні характеристики

• 2 канали, смуга пропускання 60 МГц, частота дискретизації 5 Gsample/s
• 10-бітний ADC, чутливість від 2 мВ/div до 100 В/div
• Ізольовані входи CAT IV 600 В для безпечних вимірювань силової електроніки
• 50 000 форм сигналу в секунду
• Пам'ять придбання 500 ksample з глибоким збільшенням
• 33 автоматичні функції вимірювання
• Діапазон зміщення напруги до 300 В
• 8-бітний інтерфейс аналізатора логіки (ізольований від аналогових входів)
• Можливості тригера протоколу та декодування
• Режим історії та розширені функції тригера
• Сенсорний екран з інтуїтивним керуванням
• Інтегрований цифровий мультиметр

П'ять приладів в одному

• Лабораторний осцилограф
• Аналізатор логіки
• Аналізатор протоколу
• Логер даних
• Цифровий мультиметр

Застосування

• Налагодження вбудованих пристроїв у лабораторії та в полі
• Вирішення проблем із силовою електроніцею за допомогою безпечних ізольованих вимірювань
• Аналіз параметрів сигналу та вирішення складних проблем
• Тестування високовольтної електроніки
• Польове обслуговування та технічне обслуговування
• Віддалені вимірювання через бездротовий контроль LAN

Комплектація

• Щупи напруги 500 МГц, 10:1, CAT IV 600 В для кожного каналу
• Кабелі CAT IV 600 В
• Батарея Li-Ion
• Блок живлення з багатокраїнськими вилками (EU, UK, US, CAN, Китай, Австралія)
• Компактний посібник
• М'яка ручка для переноски
