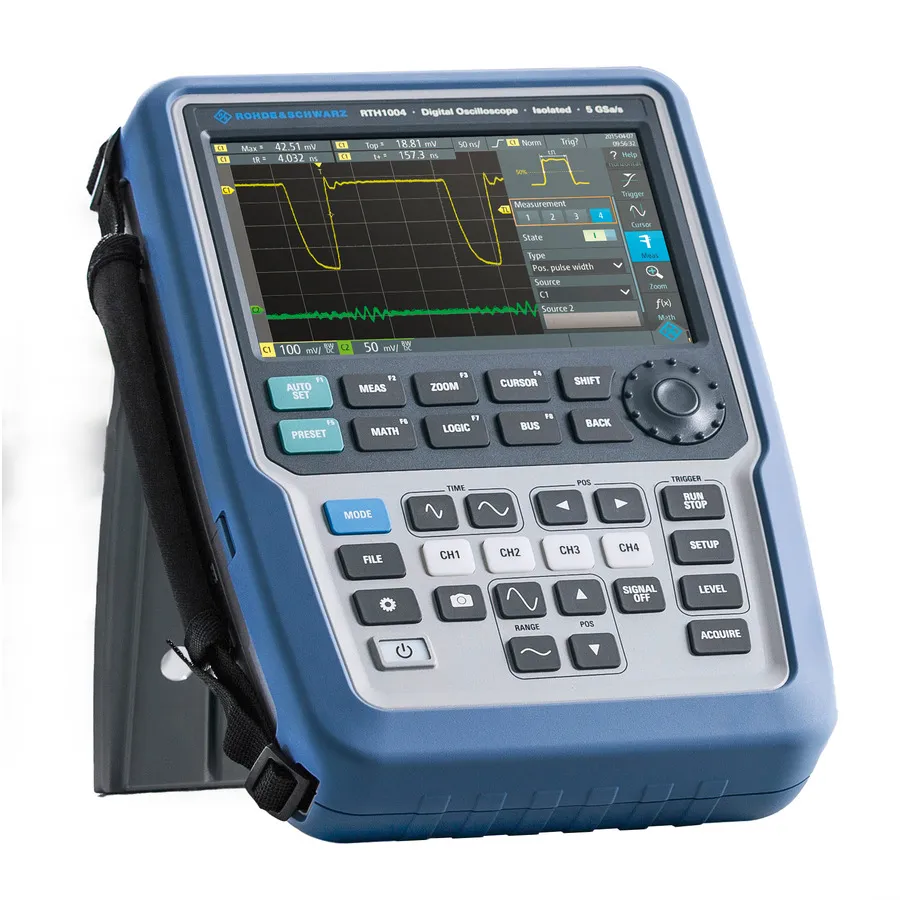

Rohde & Schwarz RTH-COM4US Handheld Oscilloscope Package

Огляд

Rohde & Schwarz RTH-COM4US є комплексним портативним пакетом осцилографа, призначеним для виправлення неполадок у польових умовах та налагодження в лабораторії. Побудований на платформі RTH1004 з пропускною здатністю 500 MHz та частотою дискретизації 5 Gsample/s, він поєднує лабораторну якість осцилографа з портативністю та міцністю, необхідними для роботи в складних умовах.

Основні характеристики

• Пропускна здатність 500 MHz з частотою дискретизації 5 Gsample/s
• 4 ізольовані канали з рейтингом CAT IV
• 10-бітне розрізнення АЦП
• 2 Msample глибина пам'яті на канал
• 7" ємнісний сенсорний екран
• Корпус IP51 для суворих умов
• 33 функції автоматичного вимірювання
• Частота захоплення 50,000 форм хвилі в секунду
• Запуск протоколу та декодування: I2C, SPI, UART, RS-232/RS-422/RS-485, CAN, LIN, CAN-FD, SENT
• Аналіз спектра та гармонік
• Лічильник частоти та можливості створення сценаріїв користувачем
• Інтегрована функціональність цифрового мультиметра
• Бездротова локальна мережа та дистанційне управління через веб-браузер
• Живлення від акумулятора з часом роботи 4+ години

Застосування

• Розробка та налагодження вбудованих систем
• Усунення неполадок силової електроніки
• Обслуговування та ремонт на місці
• Діагностика автомобілів
• Перевірка та аналіз протоколів

Комплектація

• RTH1004 портативний осцилограф
• RTH-B1 модуль MSO (250 MHz, 1.25 GSa/s, 8 каналів)
• Модулі декодування протоколів (I2C, UART, CAN, CAN-FD, SENT)
• Розширений триггер, історія/сегментована пам'ять, аналіз спектра та гармонік
• Щупи 500 MHz 10:1 (один на вхідний канал)
• Джерело живлення з вилками EU, GB та US
• Пакет акумулятора та м'яка ручка для перенесення
