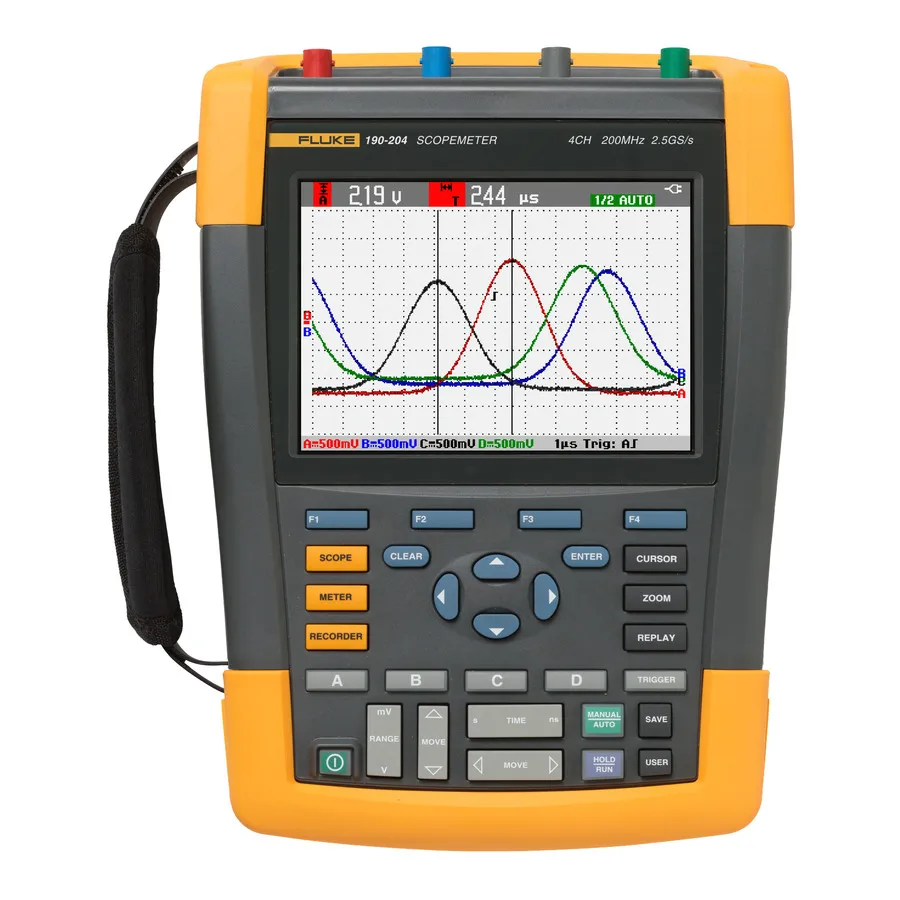

Fluke 190-204-III Handheld Oscilloscope

Огляд

Fluke 190-204-III — портативний 4-канальний осцилограф, розроблений для комплексного електричного тестування складних систем. При пропускній здатності 200 МГц та частоті дискретизації до 2,5 GS/s (2-канальний режим) або 1,25 GS/s (4-канальний режим) він забезпечує детальну фіксацію форми сигналу. Чотири повністю ізольовані канали дозволяють одночасні вимірювання в схемах із різними заземленнями.

Приладу надана рейтинг безпеки CAT III 1000 В/CAT IV 600 В і захист IP51 від пилу та брізок для експлуатації в польових умовах. Великий кольоровий дисплей забезпечує чітку видимість, а подвійні порти USB та опціональне WiFi дозволяють беззастережно передавати дані на ПК для аналізу за допомогою ПО FlukeView.

Основні характеристики

• 4 повністю ізольовані канали із синхронною дискретизацією
• Пропускна здатність 200 МГц, час наростання 1,7 ns
• Частота дискретизації 2,5 GS/s (2 канали), 1,25 GS/s (4 канали)
• 8-бітне вертикальне розділення, пам'ять 10 000 відліків на канал
• Автоматична фіксація 100 екранів із функцією відтворення
• Аналіз спектра частот FFT
• Порівняння форми хвилі та тестування прохідності/непройденості
• Рейтинг безпеки CAT III 1000 В / CAT IV 600 В
• Корпус IP51 захищений від пилу та вологи
• USB-A для адаптера WiFi, Mini-USB-B для керування з ПК
• Включає 4 зонди VPS410-II 10:1

Застосування

• Монтаж та обслуговування промислового устаткування
• Діагностика автоматизації та систем керування процесами
• Тестування електроніки перетворення потужності
• Аналіз трифазних та багатовісьних систем
• Застосування високої напруги в електриці
• Розроблення та усунення несправностей мікроелектроніки

Комплектація

• 4 зонди VPS410-II 10:1
• Зарядний пристрій батареї BC190
• Батарея Li-ion BP291 (10,8 В, 5000 mAh)
• Кабель USB інтерфейсу
• Ремені для руки та підвішування
• Надруковані інструкції користувача
