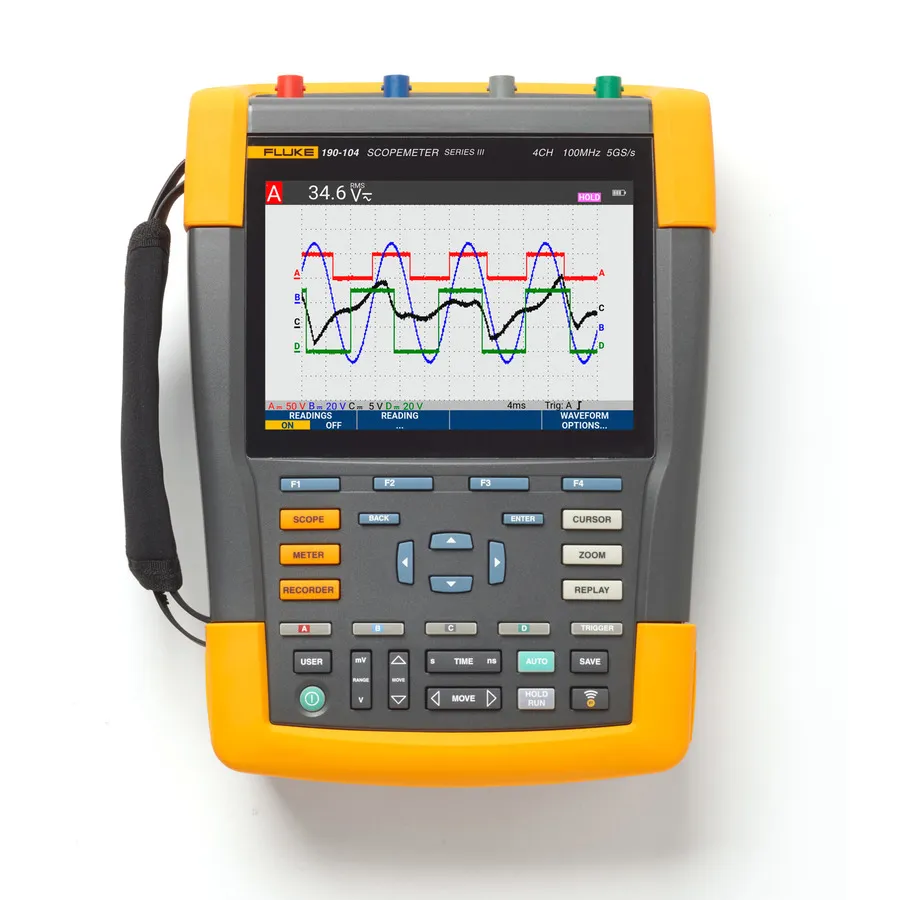

Fluke 190-104-III-S Handheld Oscilloscope

Огляд

Fluke 190-104-III-S — портативний 4-канальний осцилограф, розроблений для діагностики складних електронних систем у польових умовах. При пропускній здатності 100 МГц та частоті дискретизації 1,25 GS/s інструмент забезпечує детальну фіксацію форми сигналу. Чотири повністю ізольовані канали дозволяють одночасні вимірювання в схемах із різними заземленнями, зменшуючи ризик випадкових коротких замикань.

Приладу надана рейтинг безпеки CAT III 1000 В/CAT IV 600 В і захист IP51 від пилу та брізок. Великий кольоровий дисплей забезпечує чітку видимість у польових умовах. Дані можна передавати на ПК через USB або опціональне WiFi для аналізу за допомогою ПО FlukeView.

Основні характеристики

• 4 повністю ізольовані канали із синхронною дискретизацією
• Пропускна здатність 100 МГц, час наростання 3,5 ns
• Частота дискретизації 1,25 GS/s (на канал)
• 8-бітне вертикальне розділення, пам'ять 10 000 відліків на канал
• Автоматична фіксація 100 екранів із функцією відтворення
• Аналіз спектра частот FFT
• Порівняння форми хвилі та тестування прохідності/непройденості
• Рейтинг безпеки CAT III 1000 В / CAT IV 600 В
• Корпус IP51 захищений від пилу та вологи
• USB-A для адаптера WiFi, Mini-USB-B для керування з ПК
• Включає 4 зонди VPS421 100:1

Застосування

• Монтаж та обслуговування промислового устаткування
• Діагностика автоматизації та систем керування процесами
• Тестування електроніки перетворення потужності
• Вимірювання трифазних та багатовісьних систем
• Розроблення та усунення несправностей мікроелектроніки

Комплектація

• 4 зонди VPS421 100:1
• Адаптер живлення BC190/830
• Батарея Li-ion BP291 (10,8 В, 5000 mAh)
• Міцний чохол CXT293
• Донгл WiFi DWA-131
• Кабель USB інтерфейсу
• Ремені для руки та підвішування
• Код активації ПО FlukeView та посібник користувача
