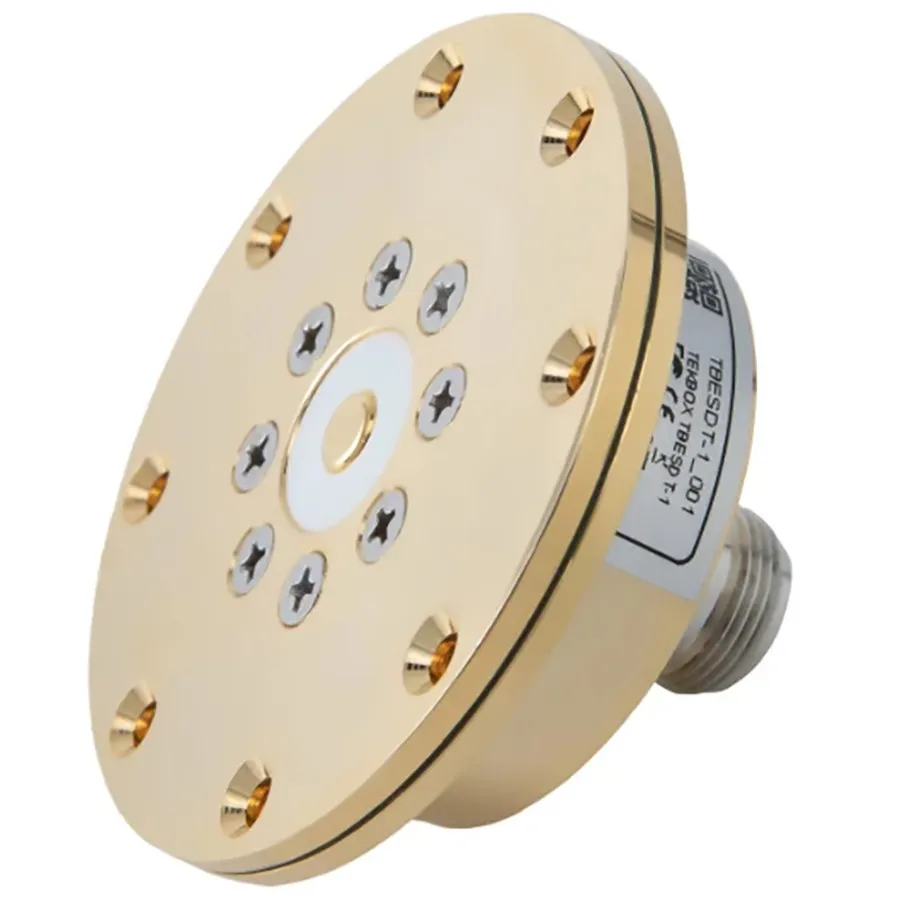

TekBox TBESDT2 ESD-Target Current Sensing Transducer
TekBox TBESDT2 ESD-Target датчик струму
Запитати ціну
TekBox TBESDT2 ESD-Target is a 1 Ω current sensing transducer for IEC 61000-4-2 measurements up to 4 GHz.
Деталі продукту
| Модель | TBESDT2 |
| Виробник | TekBox |
| Категорія | ESD Simulators |
| Наявність | На замовлення |
Опис
Огляд
TekBox TBESDT2 ESD-Target — датчик струму, призначений для перевірки та характеризації продуктивності ESD-симуляторів. Забезпечує точні вимірювання в відповідності зі стандартом IEC 61000-4-2 з підтримкою тестування до 4 ГГц для високочастотної перевірки ESD.
Основні характеристики
- Відповідність стандарту IEC 61000-4-2
- Опір: 1 Ω ± 1%
- Трансферний імпеданс: 1 V/A (0,1 V/A з аттенюатором 20 dB)
- Діапазон частот: DC – 4 ГГц
- Плоскість S21: ± 0,5 dB до 1 ГГц, ± 1,2 dB до 4 ГГц
- Максимальна амплітуда імпульсу: ± 30 кВ
- Розміри: D70 мм × H40 мм, вага 0,5 кг
Комплектація
- Аттенюатор 20 dB
- Коаксіальний кабель N-Male to SMA-Male, 100 см (RM141)
- Коаксіальний адаптер SMA-Female to BNC-Male
- Алюмінієвий кейс (340 мм × 260 мм × 110 мм, вага 2,1 кг)
- Сертифікат калібрування, NIST traceable
Характеристики
| Series | TBESD Series |
