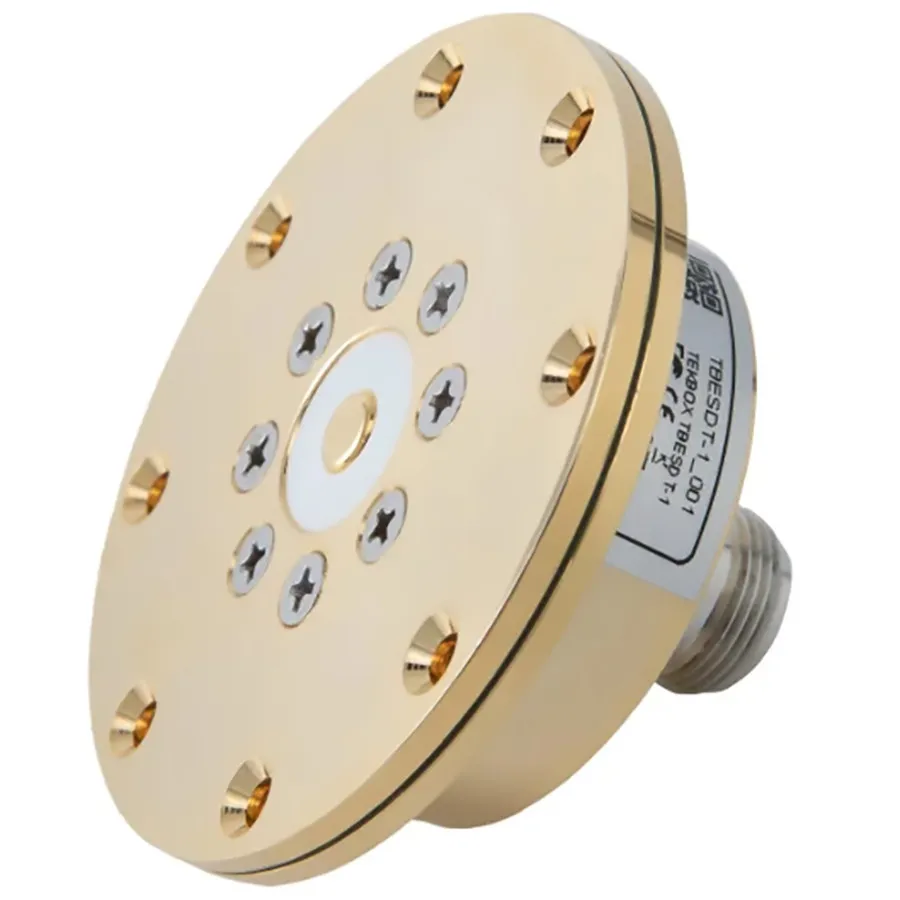

TekBox TBESDT1 ESD-Target Current Sensing Transducer

Огляд

TekBox TBESDT1 ESD-Target — датчик струму, призначений для перевірки та характеризації продуктивності ESD-симуляторів. Забезпечує точні вимірювання в відповідності зі стандартом IEC 61000-4-2 з підтримкою тестування до 4 ГГц для високочастотної перевірки ESD.

Основні характеристики

• Відповідність стандарту IEC 61000-4-2
• Опір: 2,08 Ω ± 1%
• Трансферний імпеданс: 2 V/A (0,2 V/A з аттенюатором 20 dB)
• Діапазон частот: DC – 4 ГГц
• Плоскість S21: < ± 0,5 dB до 1 ГГц, < ± 1,2 dB до 4 ГГц
• Максимальна амплітуда імпульсу: ± 30 кВ
• Розміри: D70 мм × H40 мм, вага 0,5 кг

Комплектація

• Аттенюатор 20 dB
• Коаксіальний кабель N-Male to SMA-Male, 100 см (RM141)
• Коаксіальний адаптер SMA-Female to BNC-Male
• Алюмінієвий кейс (340 мм × 260 мм × 110 мм, вага 2,1 кг)
• Сертифікат калібрування, NIST traceable
