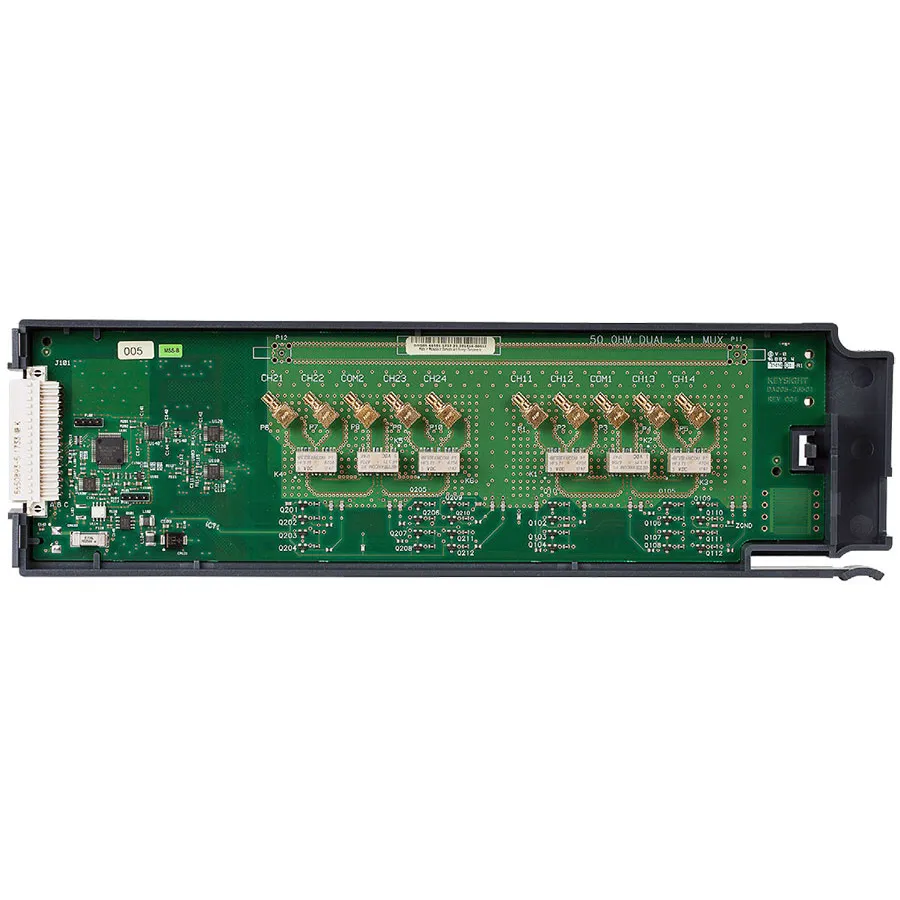

Keysight DAQM905A подвійний 4-канальний RF мультиплексер
Keysight DAQM905A Dual 4-Channel RF Multiplexer
Keysight DAQM905A is a dual 4-channel RF multiplexer with 2 GHz bandwidth for broadband signal routing between signal generators, oscilloscopes, and spectrum analyzers.
Деталі продукту
| Модель | DAQM905A |
| Виробник | Keysight |
| Категорія | Модулі та карти DAQ |
| Наявність | На замовлення |
Опис
Огляд
Keysight DAQM905A RF мультиплексер — це подвійний 4-канальний модуль, призначений для широкосмугової комутації високочастотних та імпульсних сигналів. Він маршрутизує тестові сигнали між пристроєм під тестом та різними приладами, включаючи генератори сигналів, осцилографи та аналізатори спектра. Налаштований як два незалежні мультиплексери 1x4, кожен з загальним екраном та комутованим центральним провідником. Кілька банків можна каскадувати для створення конфігурації мультиплексера 16:1 в одному корпусі.
Основні характеристики
- Пропускна здатність 2 GHz з роз'ємами SMB; 1 GHz з включеними адаптерними кабелями BNC-to-SMB
- Подвійна незалежна конфігурація RF мультиплексера 4-канального
- Узгодження імпедансу 50 Ohm
- Каскадна архітектура для більших топологій мультиплексування
- Адаптерні кабелі BNC-to-SMB та сертифікат калібрування в комплекті
Застосування
- Маршрутизація та розподіл ВЧ сигналів
- Комутація широкосмугових імпульсних сигналів
- Автоматизація багатоприладних вимірювань
- Виробниче ВЧ тестування та характеризація
Характеристики
| Series | DAQ970A/73A Series |
| Amps | 0.7 A |
| Bandwidth | 2 GHz |
| Channels | 4 |
| For Use With | DAQ970A, DAQ973A |
| Maximum Voltage | 42 V |
| Speed | 60 (ch/sec) |
| Type | Mux Unterminated |
Запит ціни
Keysight DAQM905A подвійний 4-канальний RF мультиплексер
