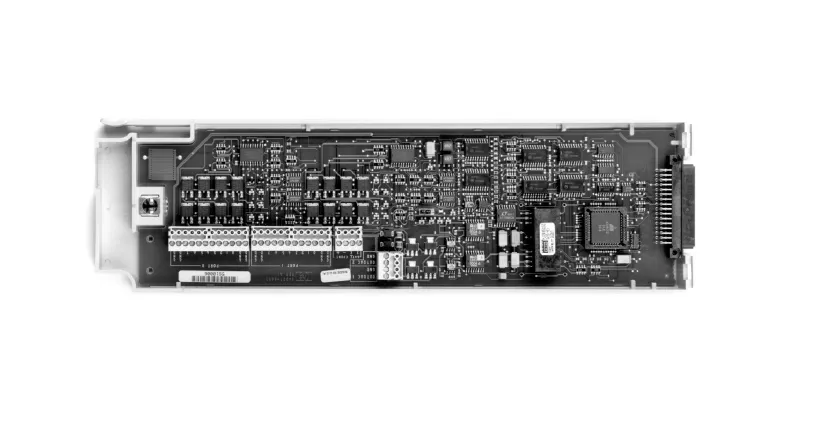

Keysight 34907A Multifunction Module
Keysight 34907A багатофункціональний модуль
Запитати ціну
Keysight 34907A is a multifunction module with 16-bit digital I/O, 26-bit event counter, and two ±12V analog outputs for comprehensive test control.
Деталі продукту
| Модель | 34907A |
| Виробник | Keysight |
| Категорія | DAQ Modules & Cards |
| Наявність | На замовлення |
Опис
Огляд
Keysight 34907A — це багатофункціональний модуль для 34970A/34972A Data Acquisition/Switch Unit, який поєднує можливості цифрового введення-виведення, лічильника подій та аналогового виходу. Він забезпечує 16 біт програмованого цифрового введення-виведення, 26-бітний лічильник подій 100 кГц та два аналогові виходи ±12В для комплексного керування та моніторингу в системах автоматизованого тестування.
Основні характеристики
- Два 8-бітні порти цифрового введення-виведення (16 біт всього)
- 26-бітний лічильник подій з частотою вхідного сигналу 100 кГц та керованим сумарним лічильником
- Два аналогові виходи ±12В по 10 мА на канал (максимум 40 мА на кадр)
- Цифрові виходи з відкритим дренажем для керування зовнішніми реле та соленоїдами
- Вибірна поріг введення для цифрових входів
- Безперервний моніторинг тривог для цифрових входів та лічильника подій
- Захоплення та логування умов тривоги навіть між сканами
Застосування
- Керування мікрохвильовими перемикачами та аттенюаторами
- Комутація соленоїдів та реле із зовнішніми живленнями
- Лічування подій та накопичення імпульсів із фотоперериваючих пристроїв та датчиків Холла
- Подання напруги зміщення для характеризації пристроїв
- Аналогове керування програмуванням зовнішнього обладнання
- Моніторинг крайніх перемикачів та статусу цифрової шини
Характеристики
| Digital Input/Ouput: | Use the digital outputs with an external power supply to control microwave switches and attenuators, solenoids, power relays, indicators, and more. Use the digital inputs to sense limit switch and digital bus status. There are no complex handshake modes; reads and writes are initiated either from the front panel or the bus. |
| Totalize Input: | Count events from devices like photo interrupters, limit switches, and Hall-effect sensors. It keeps an updated total which can be read via the front panel or programmatically at any time. With 26 bits of resolution, it can count events at full speed for nearly 45 minutes without an overflow. |
| Analog Output: | Use the two electronically calibrated analog outputs to source bias voltages to your device under test, to control your analog programmable power supplies, or use the outputs as setpoints for your control systems. The outputs are programmed directly in volts, either from the front panel or from the bus. |
| Module | TypeSpeed (ch/sec)Max VoltsMax AmpsBandwidthThermal OffsetComments |
| Model Number | Description |
| 34907A | Multifunction module |
