Keysight 34941A RF Multiplexer Module
Keysight 34941A RF мультиплексор
Запитати ціну
Keysight 34941A RF multiplexer with quad 1x4 configuration for DC to 3 GHz applications, providing high isolation and low VSWR for signal switching.
Деталі продукту
| Модель | 34941A |
| Виробник | Keysight |
| Категорія | DAQ Modules & Cards |
| Наявність | На замовлення |
Опис
Огляд

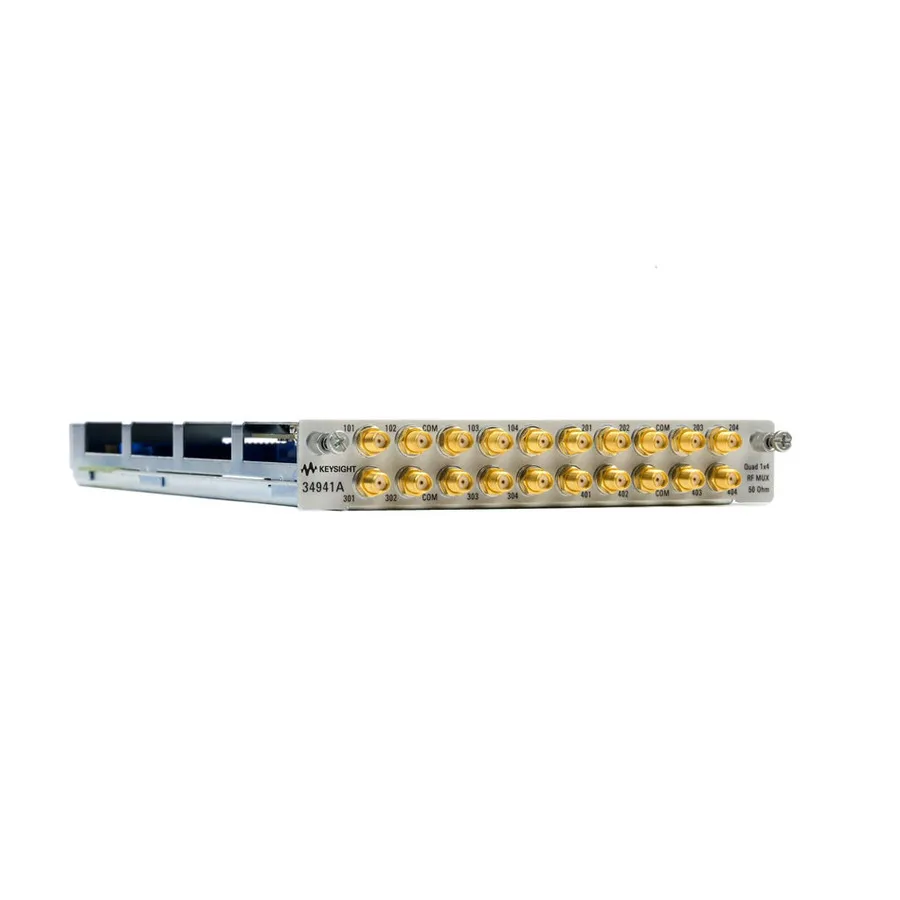

Keysight 34941A — модуль RF мультиплексора для системи 34980A, призначений для двонаправленої комутації тестових сигналів від DC до 3 ГГц. Модуль має чотири незалежних мультиплексори 1x4 з високою ізоляцією каналів, низькими втратами і низькою VSWR для забезпечення якісних вимірів динамічного діапазону з осцилографами, аналізаторами спектра та іншим приладдям.
Основні характеристики
- Конфігурація Quad 4-channel (чотири незалежних мультиплексори 1x4)
- DC до 3 ГГц, характеристичний імпеданс 50 Ом
- Втрати вставляння 0,6 дБ при VSWR < 1,25
- Висока ізоляція між каналами та корпусом
- Комутаційна здатність 30V, 0,5A, 10W
- SMA роз'єми для з'єднання RF сигналів
Застосування
- Комутація та вимірювання RF сигналів на багатьох каналах
- Автоматизовані системи тестування RF/мікрохвильовиків
- Комутація сигналів для аналізаторів спектра та осцилографів
- Каскадна архітектура для систем з 97+ каналами RF
Характеристики
| 34941A | Quad 1x4 50Ohm0.6 dB3 GHz< 1.25 |
