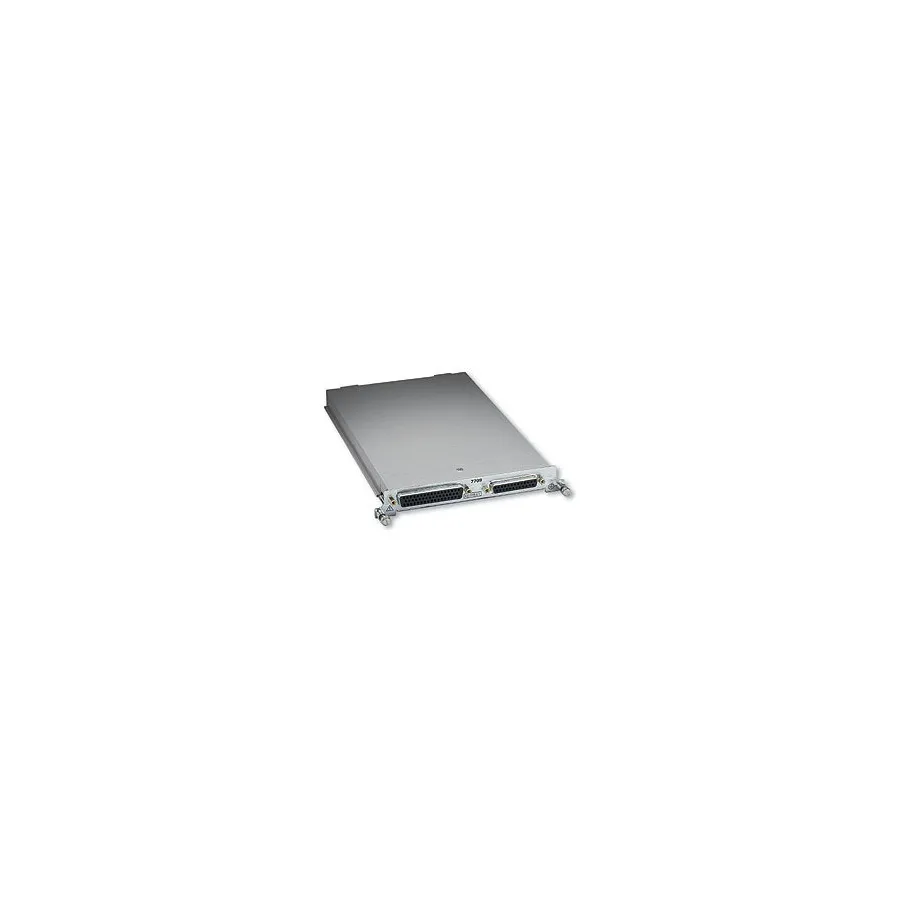

Keithley 7709 Matrix Module
Keithley 7709 матричний модуль
Запитати ціну
Keithley 7709 6×8 matrix module for flexible test system switching with 300V/1A capacity, expandable configuration, and automatic two- or four-wire connection.
Деталі продукту
| Модель | 7709 |
| Виробник | Keithley |
| Категорія | DAQ Modules & Cards |
| Наявність | На замовлення |
Опис
Огляд
Модуль Keithley 7709, що підключається, є двополюсним матричним модулем 6×8, розроблений для підключення будь-якої комбінації шести диференціальних каналів приладу до будь-якої комбінації восьми диференціальних каналів тестованого пристрою. Ця гнучка матрична конфігурація підтримує змінні та постійні джерела, внутрішні або зовнішні лічильники та осцилографи, забезпечуючи широку гнучкість для проектування складних тестових систем.
Основні характеристики
- Матрична конфігурація 6 рядків × 8 стовпців
- Автоматичне 2- та 4-дротове з'єднання з DMM
- Розширюваний до більших конфігурацій комутування шляхом послідовного з'єднання або каскадування кількох модулів
- Два женські D-sub роз'єми для надійного підключення та швидкого демонтажу
- Максимальна рівень сигналу 300 В, 1 А
- Опір контакту менше 1 Ом
- Закриття реле зберігаються в пам'яті на борту
Технічні характеристики
- Тривалість контакту: Більше 10⁵ операцій при максимальному сигналі; більше 10⁸ операцій без навантаження
- Потенціал контакту: Менше 3 µV на пару контактів
- Ізоляція між клемами: Більше 10⁹ Ом
- Тип роз'єму: 50-контактний та 25-контактний женський D-shell
- Робоча температура: 0°C до 50°C
- Вага: 0,52 кг (1,16 фунта)
Характеристики
| Series | 7700 Series |
