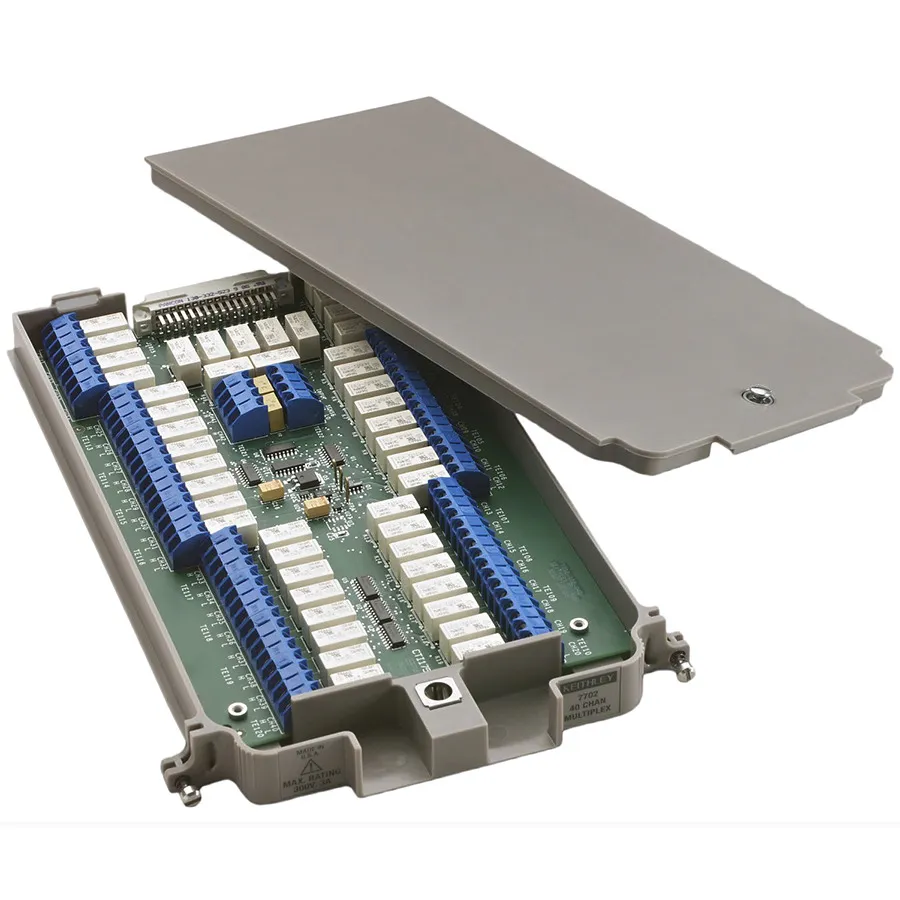

Keithley 7702 40-канальний диференціальний модуль мультиплексера з гвинтовими клемами
Keithley 7702 40-Channel Differential Multiplexer Module with Screw Terminals
Keithley 7702 is a 40-channel differential multiplexer with 300V, 1A capacity, ideal for RTD, thermistor, thermocouple, and automotive electrical testing applications.
Деталі продукту
| Модель | 7702 |
| Виробник | Keithley |
| Категорія | Модулі та карти DAQ |
| Наявність | На замовлення |
Опис
Огляд
Keithley 7702 — 40-канальний диференціальний модуль мультиплексера, який пропонує 2-полюсне або 20-канальне 4-полюсне перемикання мультиплексера. Може бути налаштований як два незалежні банки мультиплексерів та включає два додаткові захищені канали для вимірювання струму. Модуль ідеально підходить для вимірювання температури RTD, термістора та термопари, а також для багатоканальних розв'язків вимірювання опору високої напруги в автомобільному електричному тестуванні.
Основні характеристики
- 40 каналів 2-полюсного або 20 каналів 4-полюсного перемикання мультиплексера
- Конфігурується як два незалежні банки мультиплексерів
- Два додаткові захищені канали для вимірювання струму
- 300V, 1A для каналів напруги; 60W, 125VA номінальна потужність
- Великогабаритні гвинтові клеми для легкого підключення
- Замикання реле, збережені в пам'яті модуля
- Секвенсор тестів шаблонів пам'яті для попередньо запрограмованих тестових послідовностей
Застосування
- Вимірювання температури RTD
- Вимірювання температури термістора
- Вимірювання температури термопари
- Вимірювання та тестування опору датчика подушки безпеки
- Автомобільні електричні перевірки та тестування опору ізоляції
- Перевірка безперервності провідника
- Багатоканальні вимірювання опору високої напруги
Характеристики
| Series | 7700 Series |
| Connector Type | Screw terminal |
| Maximum Current | 1 A |
| Maximum Power | 60 W |
| Maximum Voltage | 300 V |
| Maximum Wire Size | 20 AWG |
| Number of Channels | 40 Channels |
| Operating Temperature Range | 0-50°C |
| Relative Humidity Range | 0-80% |
| Series Compatibility | 2700, 2701, 2750 |
| Warranty | 1 Year |
