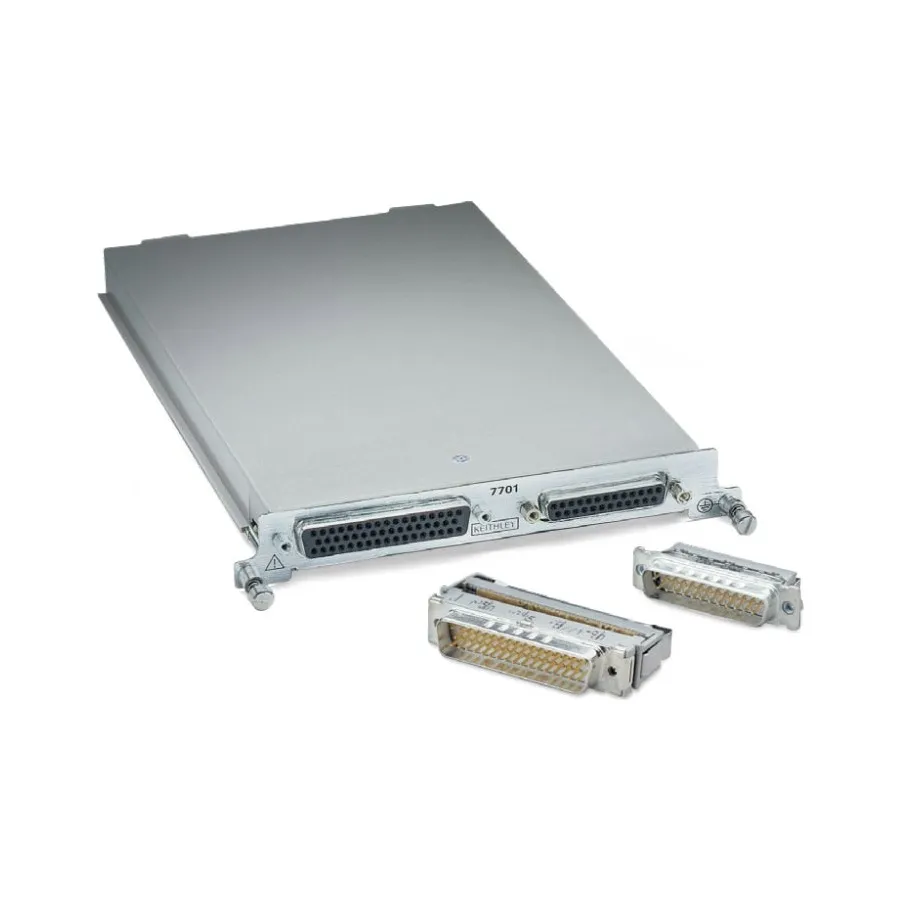

Keithley 7701 32-Channel Differential Multiplexer Module with Screw Terminals
Keithley 7701 32-канальний диференціальний модуль мультиплексера з гвинтовими клемами
Запитати ціну
Keithley 7701 is a 32-channel differential multiplexer with configurable 4-pole switching and 150V, 1A capacity, designed for RTD and thermistor measurements.
Деталі продукту
| Модель | 7701 |
| Виробник | Keithley |
| Категорія | DAQ Modules & Cards |
| Наявність | На замовлення |
Опис
Огляд
Keithley 7701 — 32-канальний диференціальний модуль мультиплексера, який пропонує 2-полюсне або 16-канальне 4-полюсне перемикання мультиплексера. 32 канали можна налаштувати як два незалежні банки мультиплексерів або для вимірювання 4-провідного опору на спільній стороні. Спеціально розроблено для вимірювання температури RTD та термістора.
Основні характеристики
- 32 канали диференціальних вимірювань або 16 каналів 4-полюсних вимірювань
- Конфігурується як два незалежні банки мультиплексерів
- 150V, 1A для каналів напруги; 60W, 125VA номінальна потужність
- Два гніздо D-shell для безпечного підключення
- Включені роз'єми стрічкового кабелю IDC
- Гвинтові клеми для користувацької конфігурації підключень DMM
- Замикання реле, збережені в пам'яті модуля
Застосування
- Вимірювання температури RTD
- Вимірювання температури термістора
- Вимірювання 4-провідного опору
- Маршрутизація сигналу системи збору даних
Характеристики
| Series | 7700 Series |
| Connector Type | 50-pin female D-shell, Channels 1–24. 25-pin female D-shell, Channels 25–32. Supplied with male IDC ribbon cable connectors. |
| Maximum Current | 1 A |
| Maximum Power | 60 W |
| Maximum Voltage | 150 V |
| Number of Channels | 32 Channels |
| Operating Temperature Range | 0-50°C |
| Relative Humidity Range | 0-80% |
| Series Compatibility | 2700, 2701, 2750 |
| Warranty | 1 Year |
