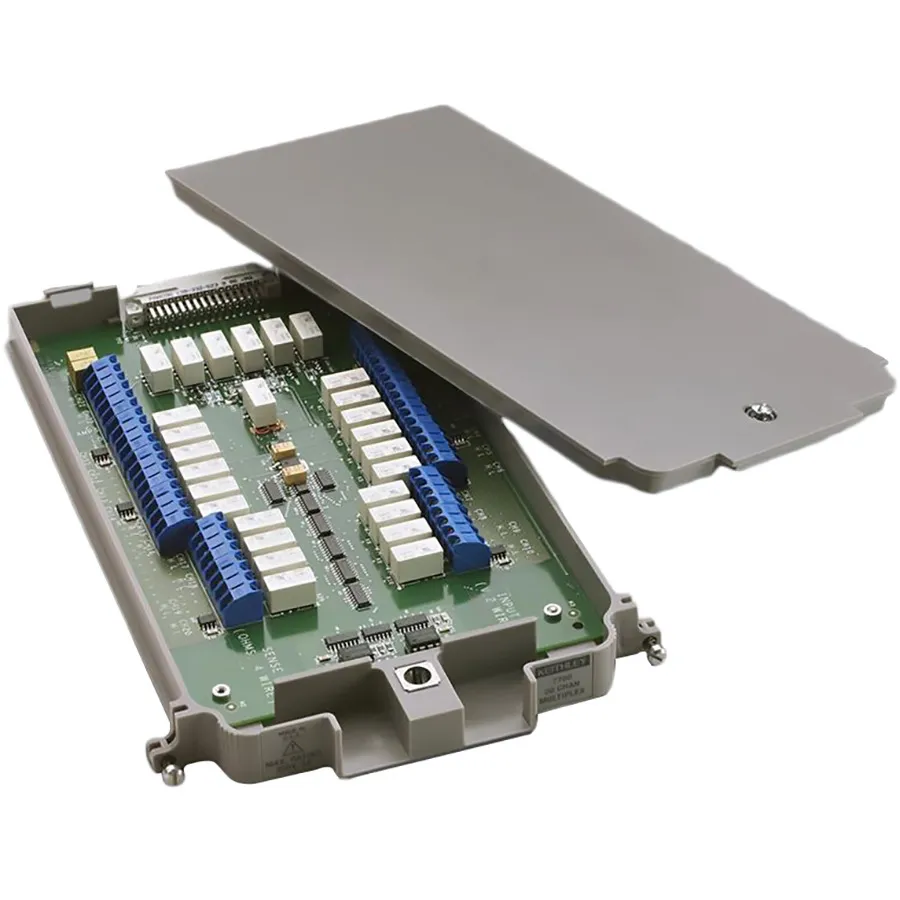

Keithley 7700 20-Channel Differential Multiplexer Module with Screw Terminals
Keithley 7700 20-канальний диференціальний модуль мультиплексера з гвинтовими клемами
Запитати ціну
Keithley 7700 is a 20-channel differential multiplexer with 50MHz bandwidth, automatic CJC, and screw terminals for temperature and general purpose measurements.
Деталі продукту
| Модель | 7700 |
| Виробник | Keithley |
| Категорія | DAQ Modules & Cards |
| Наявність | На замовлення |
Опис
Огляд
Keithley 7700 — 20-канальний диференціальний модуль мультиплексера, розроблений для використання з системами Keithley 2700, 2701 та 2750 DMM/Data Acquisition. Він забезпечує перемикання мультиплексера 2-полюсне або 10-канальне 4-полюсне з двома додатковими захищеними каналами для вимірювання струму. Включена автоматична компенсація холодного спалу (CJC) для вимірювання температури термопари.
Основні характеристики
- 20 каналів для загальних вимірювань плюс два канали для вимірювання струму
- Пропускна здатність 50MHz з низькими втратами введення
- 300V, 1A для каналів напруги; 60W, 125VA номінальна потужність
- 3A для каналів струму
- Автоматична компенсація холодного спалу (CJC) для вимірювання термопари
- Великогабаритні гвинтові клеми для легкого підключення
- Замикання реле, збережені в пам'яті модуля
Застосування
- Вимірювання температури RTD
- Вимірювання температури термістора
- Вимірювання температури термопари
- Загальна маршрутизація та вимірювання сигналу
Характеристики
| Series | 7700 Series |
| Bandwidth | 50 MHz |
| Connector Type | Screw terminal |
| Maximum Current | 3 A |
| Maximum Power | 60 W |
| Maximum Voltage | 300 V |
| Maximum Wire Size | 20 AWG |
| Number of Channels | 20 Channels |
| Operating Temperature Range | 0-50°C |
| Relative Humidity Range | 0-80% |
| Series Compatibility | 2700, 2701, 2750 |
