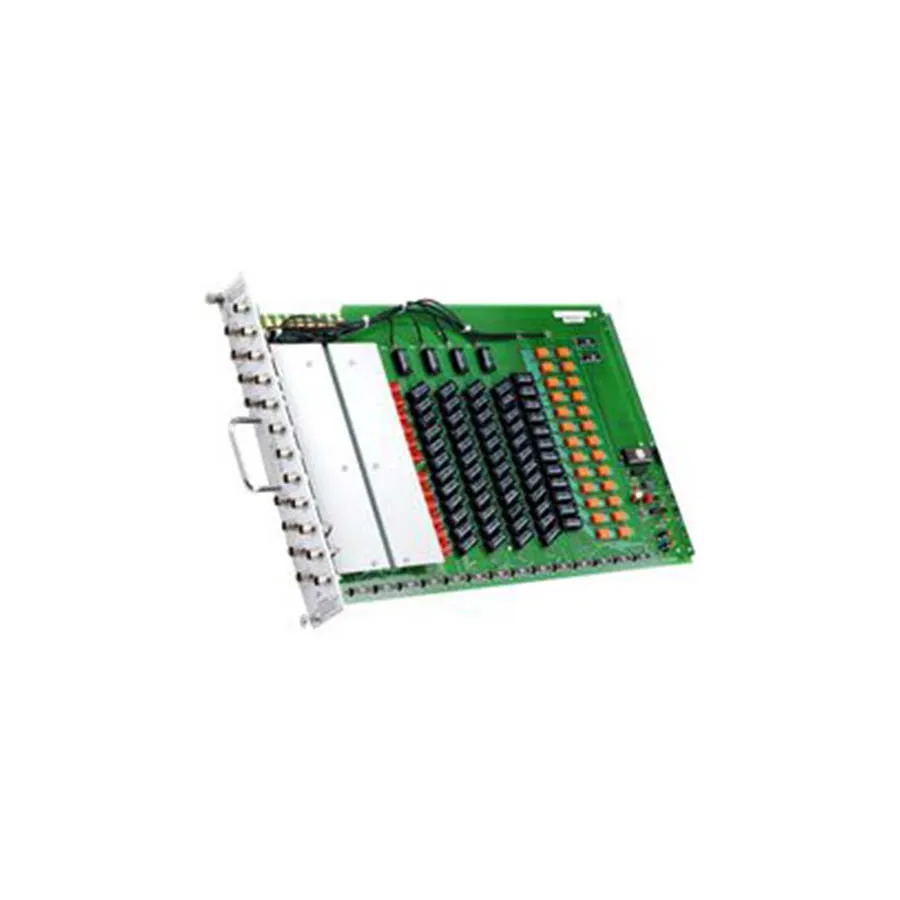

Keithley 7072 Matrix Card

Огляд

Keithley 7072 є матричною карткою напівпровідника, розробленою для вимірювання низького рівня та високого імпедансу при параметричному тестуванні напівпровідників на пластинах та пристроях. Вона забезпечує кілька сигнальних шляхів, оптимізованих для чутливих sub-picoamp вимірювань та характеризації конденсатора-напруги.

Основні характеристики

• Два шляхи 1300V sub-picoamp з максимальним смещенням струму 1pA
• Шість сигнальних шляхів 200V, 20pA
• Шляхи C-V для вимірювань Capacitance-Voltage від DC до 1MHz
• 3-контактні триаксіальні з'єднання для цілісності сигналу з низьким шумом
• Сумісна з сканерами моделей 707A, 707B, 708A та 708B
• Використання з Model 2410 і Model 237 SMU (Source Measure Unit)

Застосування

• Параметричне тестування напівпровідників на пластинах
• Характеризація пристроїв
• Вимірювання струму низького рівня та високого імпедансу
• Характеризація Capacitance-Voltage (C-V)
